Блок комфорта ауди а6 с5 где находится

Блок комфорта (Comfort Control Module, CCM) в Audi A6 C5 (кузов 4B, 1997–2004 гг.) отвечает за управление центральным замком, стеклоподъемниками, освещением салона, сигнализацией и другими системами. Его неисправность приводит к сбоям в работе этих узлов, поэтому знание точного расположения критически важно для диагностики и ремонта.

В Audi A6 C5 блок комфорта установлен под передней панелью со стороны пассажира, за пластиковой накладкой центральной консоли. Для доступа необходимо снять нижнюю часть торпедо: открутить два винта под бардачком, отсоединить разъемы от блока предохранителей и аккуратно отщелкнуть пластиковые фиксаторы. Модуль крепится на металлическом кронштейне двумя болтами (размер головки – 10 мм).

На корпусе блока комфорта нанесена маркировка 4B0 959 433 (или аналогичная, в зависимости от модификации). При замене важно использовать прошивку, совместимую с вашей версией ПО – ошибки в кодировке приводят к некорректной работе систем. Перед демонтажем отключите клемму аккумулятора, чтобы избежать короткого замыкания.

Схема подключения блока комфорта включает 4 основных разъема (T32, T16, T12 и T6), каждый из которых отвечает за определенную группу функций. Например, разъем T32 (32-контактный) управляет центральным замком и датчиками дверей, а T16 – стеклоподъемниками и зеркалами. Для диагностики используйте адаптер VCDS (VAG-COM) с поддержкой протокола K-Line – большинство ошибок считывается через канал 09 – Central Electronics.

При замене блока на б/у экземпляр обязательно проверьте его на совместимость по VIN-коду автомобиля. Неоригинальные модули часто требуют перепрошивки, а несовпадение версии ПО может вызвать конфликты с другими электронными системами. Если после установки наблюдаются глюки (например, самопроизвольное срабатывание сигнализации), выполните базовую настройку через диагностический сканер.

Где находится блок комфорта Ауди А6 С5: схема расположения

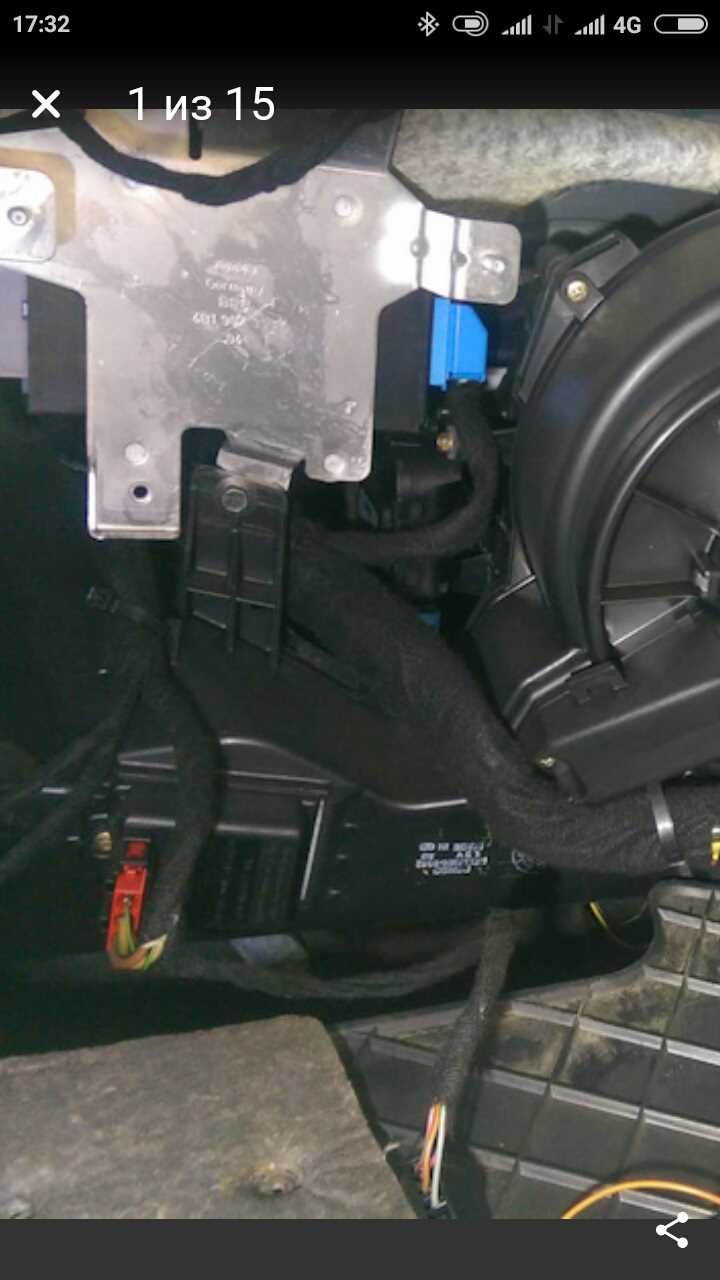

Блок комфорта (модуль J393) в Ауди А6 С5 (кузов 4B, 1997–2004 гг.) расположен за вещевым ящиком переднего пассажира. Для доступа снимите нижнюю панель под бардачком, отсоединив два пластиковых фиксатора, затем открутите три винта крепления вещевого ящика. После демонтажа бардачка блок комфорта будет виден справа – закреплён на металлическом кронштейне двумя болтами T20. Разъёмы подключения: 20-контактный (основной) и 12-контактный (дополнительный), маркированы цветными защёлками.

Важно: перед отключением разъёмов отсоедините клемму аккумулятора – модуль управляет центральным замком, стеклоподъёмниками, освещением салона и иммобилайзером. При замене блока потребуется перекодировка через VAG-COM (группа 09, канал 00) с вводом кода безопасности 12345. Неправильное подключение вызывает ошибки по CAN-шине (01330, 01336), устраняемые только адаптацией.

Какие функции контролирует блок комфорта в Ауди А6 С5

Блок комфорта (Comfort Control Module, CCM) в Audi A6 C5 (1997–2004) управляет ключевыми системами, влияющими на безопасность и удобство эксплуатации. Основные функции включают:

• Центральный замок – синхронизация запирания/отпирания дверей, багажника и лючка бензобака с брелока или замка зажигания.
• Электростеклоподъемники – автоматическое поднятие/опускание стекол, включая функцию «комфортного закрытия» при удержании кнопки.
• Освещение салона – плавное затухание плафонов, активация подсветки при открытии дверей или снятии с охраны.
• Система охранной сигнализации – контроль датчиков объема, наклона, удара и периметрической защиты.
• Обогрев зеркал и заднего стекла – автоматическое отключение по таймеру или при достижении заданной температуры.

Дополнительно CCM отвечает за работу системы «Coming Home/Leaving Home»: автоматическое включение габаритов и ближнего света на 10–90 секунд после закрытия автомобиля или перед его открытием. В модификациях с ксеноном блок управляет корректором фар, подстраивая угол наклона в зависимости от загрузки автомобиля. При неисправности модуля возможны ложные срабатывания сигнализации, отказ центрального замка или некорректная работа стеклоподъемников – диагностика проводится через VAG-COM по адресу 46.

В версиях с климат-контролем блок комфорта взаимодействует с системой кондиционирования, регулируя работу заслонок и компрессора для поддержания заданной температуры. Также он контролирует электроприводы сидений (если установлены) и зеркал, сохраняя их положение при выключении зажигания. При замене модуля требуется кодирование через диагностический сканер – неправильные настройки могут привести к отказу функций или конфликтам с другими системами.

Типичные признаки неисправности CCM: мигание индикатора центрального замка, самопроизвольное срабатывание сигнализации, задержка реакции на команды с брелока. Для проверки используйте мультиметр – напряжение на контактах разъема должно составлять 12 В при включенном зажигании. При замене модуля выбирайте деталь с идентичным номером (например, 4B0 959 433 для рестайлинговых моделей), так как прошивки отличаются в зависимости от комплектации.

Типичные признаки неисправности блока комфорта

Первым сигналом служит хаотичное срабатывание центрального замка: двери блокируются или разблокируются без команды, либо реагируют с задержкой до 5–10 секунд. Часто отказывает дистанционное управление – брелок работает только вблизи (менее 1 метра), либо сигнал пропадает после 2–3 нажатий. На приборной панели мигает индикатор иммобилайзера, хотя ключ исправен, а в редких случаях двигатель запускается, но глохнет через 2–3 секунды. Проблемы с электроприводами стекол – окна опускаются или поднимаются рывками, либо останавливаются на середине хода, даже если моторчик и механизм исправны. В дождливую погоду неисправность усиливается из-за окисления контактов на разъеме блока (чаще всего страдают пины 12, 18 и 24).

Другие симптомы: не работает подсветка салона при открытии дверей, либо она гаснет через 30–60 секунд вместо стандартных 10–15 минут. Датчики уровня топлива или температуры за бортом передают некорректные данные (например, стрелка «зависает» на отметке 0°C или 90 л). В системе климат-контроля перестает регулироваться скорость вентилятора – он работает только на максимальных оборотах или не включается вовсе. При диагностике сканером выдаются ошибки с кодами 01330–01334 (связаны с CAN-шиной) или 00955–00958 (неисправности центрального замка). Перед заменой блока проверьте предохранители S234 (10 А) и S237 (15 А) – их перегорание часто маскируется под отказ модуля.

Где искать блок комфорта в салоне Ауди А6 С5

В модификациях с климат-контролем блок может быть смещён глубже, ближе к центральной консоли. В этом случае потребуется демонтировать воздуховод обдува ног пассажира: отсоедините его от климатической установки, открутив два самореза. Блок комфорта здесь частично перекрыт жгутом проводов, поэтому рекомендуется использовать фонарик и зеркало для визуального осмотра. Обратите внимание на разъёмы: их три – основной (20-контактный), для дверей (12-контактный) и для дополнительных систем (8-контактный).

Если блок не обнаружен за бардачком, проверьте пространство под центральным тоннелем в районе пепельницы. В редких случаях (например, после ремонта) его могли перенести туда. Для проверки снимите пластиковую накладку тоннеля, открутив четыре винта под декоративными заглушками. Блок в этом месте крепится на двух болтах М6 и имеет дополнительную фиксацию пластиковыми клипсами.

Как добраться до блока комфорта без снятия панели

Снимите перчаточный ящик, открутив два винта под заглушками и два самореза в нижней части. Отсоедините разъем подсветки и выньте ящик. Далее демонтируйте нижнюю накладку центральной консоли: подденьте пластиковые клипсы плоской отверткой, начиная с нижнего края, и аккуратно отщелкните фиксаторы. Отведите воздуховод в сторону – он крепится на двух защелках и не требует полного снятия.

Блок комфорта зафиксирован на металлическом кронштейне двумя винтами Torx T20 и одним разъемом с защелкой. Открутите винты, затем отсоедините разъем, нажав на фиксатор. Если блок не вынимается свободно, проверьте наличие дополнительных креплений – в некоторых модификациях (например, с климат-контролем) может потребоваться сместить жгут проводов или снять часть пластиковой защиты.

При обратной сборке убедитесь, что все разъемы подключены плотно, а воздуховоды установлены без перекосов. Перед включением зажигания проверьте работу освещения салона, стеклоподъемников и центрального замка – это позволит выявить ошибки подключения на раннем этапе.

Необходимые инструменты для демонтажа блока

Для снятия блока комфорта на Audi A6 C5 потребуется набор инструментов, адаптированный под специфику креплений и электрических соединений. Основу составляют торцевые головки на 10 и 8 мм – они используются для откручивания болтов крепления блока к кузову и снятия защитных кожухов. Обязательно наличие удлинителя для головок длиной 100–150 мм, так как доступ к некоторым крепежам ограничен панелями салона.

Ключевым инструментом станет пластиковый монтажный клин или набор лопаток для демонтажа пластиковых элементов. Блок комфорта расположен за нижней панелью приборной доски со стороны водителя, и для его извлечения необходимо аккуратно отщелкнуть фиксаторы облицовки. Металлические инструменты здесь недопустимы – риск повреждения пластика или проводки высок.

• Отвертка TORX T20 – для снятия саморезов крепления панели.
• Отвертка с плоским жалом шириной 5 мм – для поддевания защелок разъемов.
• Клещи для снятия стопорных колец (если блок фиксируется ими).
• Мультиметр с тонкими щупами – для проверки цепей перед отключением.

Разъемы блока комфорта часто имеют сложную конструкцию с фиксаторами, требующими одновременного нажатия в нескольких точках. Для их безопасного отсоединения пригодится специальный съемник разъемов или тонкая отвертка с изолированной ручкой. Избегайте чрезмерного усилия – пластиковые защелки ломаются при неправильном обращении.

Дополнительно рекомендуется использовать магнитный держатель для мелких болтов и гаек. При демонтаже блока высока вероятность уронить крепеж в труднодоступные места, а магнит поможет избежать потери деталей. Для работы с электрическими контактами пригодится контактная смазка (например, Liqui Moly Electronic-Spray) – она предотвратит окисление после повторной сборки.

Если планируется замена блока или его компонентов, подготовьте термоусадочные трубки диаметром 2–4 мм и паяльник мощностью 40–60 Вт. Некоторые провода в разъемах могут требовать перепайки, особенно при установке неоригинального блока. Работайте в перчатках – острые края металлических креплений легко повреждают кожу.

Пошаговая инструкция по извлечению блока комфорта

Снимите перчаточный ящик: откройте его, нажмите на фиксаторы по бокам и потяните на себя. Отсоедините разъём подсветки (если есть). Далее демонтируйте пластиковую накладку под бардачком – она крепится на трёх клипсах и одном винте под заглушкой. Аккуратно подденьте клипсы клипсодёром, избегая повреждения пластика. После этого откроется доступ к блоку комфорта, закреплённому на металлическом кронштейне двумя болтами на 10 мм.

Открутите болты крепления блока комфорта, затем аккуратно отсоедините все разъёмы. Их три: основной (широкий, 32-контактный), разъём CAN-шины (узкий, 16-контактный) и дополнительный (для модуля памяти сидений, если установлен). Фиксаторы разъёмов хрупкие – нажимайте на них строго по центру, не допуская перекосов. После отсоединения блок можно извлечь, потянув его на себя и вниз под углом. Храните блок в антистатическом пакете, если планируете его перепрограммирование или ремонт.
