Как проверить клапанную крышку z18xer

Клапанная крышка двигателя Z18XER (устанавливается на Opel Astra H, Vectra C, Zafira B и другие модели концерна GM) – критически важный элемент, отвечающий за герметичность системы вентиляции картера и предотвращение утечек масла. Её неисправность приводит к повышенному расходу масла, загрязнению дроссельного узла и впускного коллектора, а также к ошибкам по датчику давления наддува (P0106, P0171). Средний ресурс оригинальной крышки – 80–120 тыс. км, но при использовании некачественного масла или перегревах срок сокращается до 50–60 тыс. км.

Основные признаки неисправности: масляные подтёки на стыке крышки и головки блока, запотевание вокруг сапуна, повышенный расход масла (более 0,5 л на 1000 км) и нестабильный холостой ход. Перед демонтажем убедитесь, что проблема именно в крышке – исключите износ маслосъёмных колпачков, прокладки ГБЦ и сальников распредвалов. Для диагностики потребуются: динамометрический ключ (момент затяжки болтов – 8–10 Н·м), набор торцевых головок (E10, T30), манометр для проверки давления картерных газов и очиститель карбюратора.

Начните с визуального осмотра: снимите декоративную крышку двигателя и проверьте состояние резиновой прокладки клапанной крышки. Трещины, разрывы или деформация – прямые показания к замене. Обратите внимание на каналы системы вентиляции: при засорении они вызывают избыточное давление в картере, что приводит к выдавливанию масла через сальники. Для проверки герметичности используйте мыльный раствор – нанесите его на стыки и запустите двигатель. Появление пузырей укажет на утечку.

При демонтаже крышки соблюдайте последовательность: сначала отсоедините высоковольтные провода и катушки зажигания, затем открутите болты крепления в порядке «от центра к краям». После снятия осмотрите маслоотделитель (расположен внутри крышки) – его сетка должна быть чистой. Засорение маслоотделителя приводит к попаданию масла во впускной тракт и образованию нагара на клапанах. Для очистки используйте очиститель карбюратора и мягкую щётку – абразивы применять нельзя.

Перед установкой новой крышки замените прокладку (артикул оригинальной – 55567048) и нанесите тонкий слой герметика Loctite 574 на участки стыка с ГБЦ в зонах масляных каналов. Затягивайте болты крест-накрест в три этапа: сначала до 5 Н·м, затем до 8 Н·м, окончательно – до 10 Н·м. После сборки проведите тест-драйв: при правильной установке расход масла должен нормализоваться в течение 500–1000 км.

Необходимые инструменты и материалы для диагностики

Для проверки клапанной крышки двигателя Z18XER потребуется набор специализированных инструментов, адаптированных под конструктивные особенности этого агрегата. Базовый комплект включает:

• Торцевые головки на 8, 10 и 13 мм с удлинителем – для демонтажа крепежных болтов крышки и сопутствующих элементов.
• Динамометрический ключ с диапазоном 5–20 Н·м – для контроля момента затяжки болтов при обратной сборке.
• Набор отверток с плоским и крестовым шлицем (PH2, PZ2) – для снятия хомутов и электрических разъемов.
• Пластиковые клипсодеры или съемники для фиксаторов проводки – предотвращают повреждение пластиковых защелок.

Диагностика герметичности требует дополнительных расходных материалов. В список входят:

• Новый комплект прокладок клапанной крышки (артикул GM 55354237 или аналог Victor Reinz 71-36161-00) – оригинальная прокладка одноразовая, повторное использование недопустимо.
• Силиконовый герметик для высокотемпературных зон (например, Loctite 574 или Permatex 26B) – наносится на стыки крышки с головкой блока в зонах масляных каналов.
• Очиститель поверхностей (CRC Gasket Remover или аналог) – удаляет остатки старого герметика и масла без повреждения алюминиевых деталей.
• Безворсовые салфетки и технический спирт (изопропиловый, 99%) – для обезжиривания поверхностей перед нанесением герметика.

Для проверки функциональных элементов крышки понадобятся:

• Манометр с переходником для масляной системы (диапазон 0–10 бар) – измеряет давление в системе вентиляции картера через штуцер на крышке.
• Мультиметр с функцией проверки сопротивления – тестирует датчик давления масла (артикул GM 55354238), сопротивление должно составлять 10–15 Ом при 20°C.
• Вакуумный насос с манометром (например, Mityvac MV8000) – проверяет работоспособность клапана PCV (при разрежении 50 кПа клапан должен открываться).

При визуальном осмотре и поиске микротрещин эффективны:

• Лупа с подсветкой (увеличение 5–10x) – выявляет волосяные трещины на пластиковых частях крышки, особенно в зоне крепления датчика давления.
• Флуоресцентный краситель для масла (например, Tracerline TP-3400) – добавляется в систему смазки, утечки обнаруживаются УФ-фонарем.
• Набор щупов для проверки зазоров – измеряет деформацию привалочной поверхности крышки (допуск не более 0,05 мм).

Работа с электрическими компонентами требует:

• Сканер OBD-II с поддержкой протокола CAN (например, Launch X431 или Autel MaxiCOM) – считывает коды ошибок P0520 (датчик давления масла) и P0171 (подсос воздуха через крышку).
• Тестер электрических цепей (пробник с лампочкой или светодиодный) – проверяет целостность проводки к датчику давления и клапану PCV.

Для безопасного демонтажа и защиты двигателя используйте:

• Подставки под двигатель или траверсу – фиксируют агрегат при снятии крышки, если требуется доступ к нижним болтам.
• Магнитный поддон для сбора крепежа – предотвращает потерю болтов в подкапотном пространстве.
• Защитные перчатки из нитрила – масло и очистители разъедают латекс, нитрил устойчив к агрессивным жидкостям.

При работе в условиях ограниченного пространства полезны:

• Гибкий удлинитель для головок (например, GearWrench 81207) – обеспечивает доступ к болтам в труднодоступных местах, например, возле выпускного коллектора.
• Зеркало на телескопической ручке с подсветкой – осматривает скрытые участки крышки без демонтажа дополнительных элементов.
• Пневматический гайковерт с регулировкой момента – ускоряет процесс сборки-разборки, но требует точной настройки во избежание срыва резьбы.

Дополнительные расходники, которые могут потребоваться:

• Новые болты крепления крышки (артикул GM 11082377) – рекомендуется заменять при каждом демонтаже, так как резьба в алюминиевом блоке изнашивается.
• Смазка для резьбовых соединений (например, Loctite 243) – предотвращает самопроизвольное ослабление болтов при вибрации.
• Антипригарная паста (Permatex 80078) – наносится на прокладку для облегчения последующего демонтажа.

Подготовка двигателя и рабочего места перед проверкой

Перед началом работ заглушите двигатель и дайте ему остыть до температуры ниже 40°C. Горячий двигатель Z18XER повышает риск ожогов и деформации пластиковых элементов клапанной крышки при демонтаже. Используйте инфракрасный термометр для точного контроля температуры поверхности.

Отсоедините клемму «минус» аккумуляторной батареи ключом на 10 мм. Это исключит случайное замыкание при работе с электрическими компонентами, расположенными рядом с крышкой, такими как катушки зажигания или датчик положения распредвала. Храните клемму в изолированном месте, чтобы избежать контакта с металлическими частями кузова.

Снимите декоративную крышку двигателя, потянув её вверх с усилием около 5–7 кг. Под ней расположены крепления клапанной крышки – 15 болтов Torx T30, требующих последовательного ослабления по схеме «от центра к краям». Подготовьте магнитный лоток для хранения крепежа, чтобы предотвратить его потерю в моторном отсеке.

Очистите рабочую зону от грязи и масла с помощью безворсовой ветоши и очистителя на основе изопропилового спирта. Особое внимание уделите поверхности вокруг крышки и посадочному месту прокладки – частицы песка или металлическая стружка могут повредить уплотнитель при установке. Для труднодоступных мест используйте гибкий удлинитель с насадкой-щёткой.

Подготовьте инструмент: динамометрический ключ с диапазоном 5–20 Н·м, набор головок Torx (T20, T30), пластиковые клинья для снятия уплотнителей и шприц для сбора остатков масла из колодцев свечей зажигания. Проверьте калибровку динамометрического ключа – погрешность более 3% приведёт к неравномерной затяжке болтов крышки.

Убедитесь в наличии запасной прокладки клапанной крышки (артикул GM 55567049 или аналог Victor Reinz 71-36049-00). Даже при визуальной целостности оригинальная прокладка после демонтажа теряет герметичность из-за остаточной деформации силикона. Замените также уплотнительные кольца свечных колодцев (артикул 12625350), если на них обнаружены трещины или следы масла.

Разместите рядом с двигателем ёмкость объёмом не менее 2 литров для слива масла из головки блока цилиндров. При снятии крышки часть смазки неизбежно вытечет – подготовьте впитывающие коврики или картон для защиты лакокрасочного покрытия автомобиля. Работайте в перчатках из нитрила, устойчивых к маслам и топливу.

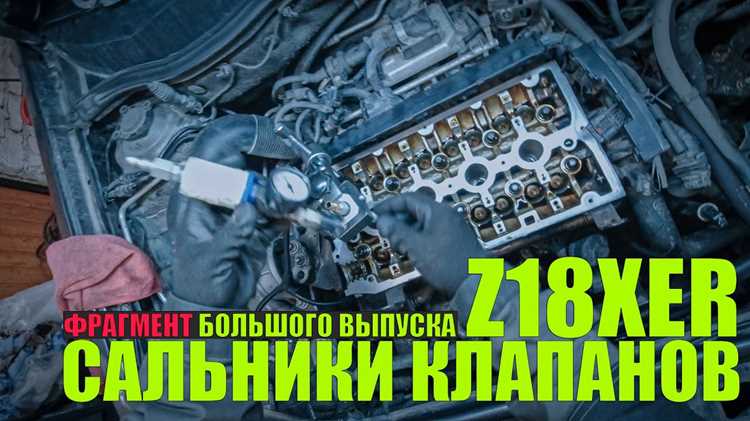

Снятие клапанной крышки на двигателе Z18XER

Перед началом работ отсоедините клемму «-» аккумулятора и слейте охлаждающую жидкость из системы, если планируется замена прокладки или очистка каналов. Двигатель Z18XER оснащён системой изменения фаз газораспределения, поэтому важно избегать попадания грязи в масляные каналы – используйте чистую ветошь и закрывайте открытые полости после демонтажа деталей.

Для доступа к клапанной крышке потребуется снять:

• декоративную накладку двигателя (крепление на 4 пластиковых фиксаторах);
• катушки зажигания (отсоедините разъёмы, открутите болты Torx T30);
• шланг вентиляции картера (хомуты типа «червяк» на патрубках диаметром 16 и 20 мм);
• топливную рампу (2 болта M8 с головкой на 13 мм, аккуратно отсоедините форсунки, не повредив уплотнительные кольца).

Клапанная крышка крепится 15 болтами с головкой на 10 мм. Последовательность их ослабления критична: начинайте с центральных болтов, двигаясь к краям по спирали, чтобы избежать деформации крышки. Момент затяжки при обратной сборке – 8–10 Н·м. Обратите внимание на два болта с удлинённой резьбой (расположены у масляного щупа) – их перетяжка приводит к трещинам в алюминиевом корпусе.

При снятии крышки подденьте её плоской отвёрткой в зоне технологических выступов (указаны в сервисном мануале как «pry points»), избегая контакта с поверхностью ГБЦ. Прокладка клапанной крышки Z18XER выполнена из силикона с металлической армировкой – проверьте её на наличие разрывов или «задубевших» участков. Очистите привалочные поверхности ГБЦ и крышки от остатков старого герметика (используйте пластиковый скребок и очиститель Loctite 7063), не допуская попадания частиц в масляные каналы.

После демонтажа осмотрите внутреннюю полость крышки на предмет отложений масляного шлама. Особое внимание уделите каналам системы вентиляции картера – засорение приводит к повышенному давлению в картере и течам через сальники. Для промывки используйте керосин или специализированный очиститель (например, Liqui Moly 5100), избегая абразивных материалов. Перед установкой новой прокладки нанесите тонкий слой герметика Loctite 574 на угловые стыки крышки (указаны в сервисной документации), соблюдая температурный режим нанесения (15–25°C).

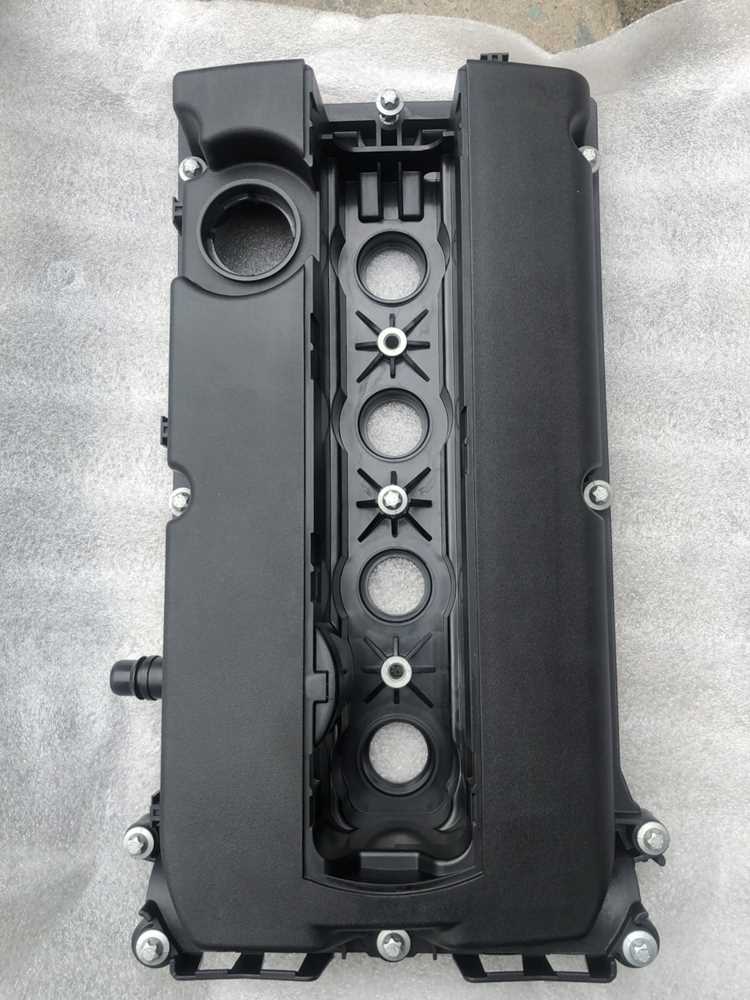

Визуальный осмотр крышки на наличие трещин и деформаций

Перед началом осмотра очистите клапанную крышку Z18XER от масляных отложений и грязи. Используйте обезжириватель на основе углеводородов (например, очиститель тормозов) и безворсовую ветошь. Остатки масла могут скрыть микротрещины, особенно в зонах перехода от плоскости к ребрам жесткости. После очистки просушите поверхность сжатым воздухом под давлением 4–6 бар, направляя струю под углом 30–45° к поверхности.

Основные участки, требующие пристального внимания: периметр посадочной плоскости, места крепления болтов (особенно вокруг отверстий под M6), а также зоны вокруг маслозаливной горловины и сапуна. Трещины чаще возникают в углах крышки из-за концентрации напряжений. Деформации посадочной поверхности проверяйте с помощью лекальной линейки класса точности 1 и щупа 0,05 мм – допустимый зазор не более 0,1 мм на длине 100 мм.

Для выявления скрытых трещин используйте метод цветной дефектоскопии: нанесите проникающий краситель (например, MR68) на подозрительные участки, выдержите 10–15 минут, удалите излишки и примените проявитель. Трещины проявятся в виде четких красных линий шириной от 0,01 мм. Альтернатива – ультразвуковой контроль с датчиком 5 МГц, но этот метод требует демонтажа крышки и специального оборудования.

Деформации посадочной поверхности часто возникают из-за перетяжки болтов. Проверьте момент затяжки по спецификации: 8–10 Н·м для болтов M6 и 12–15 Н·м для M8. Если крышка уже деформирована, восстановить плоскостность можно фрезерованием на станке с ЧПУ с глубиной резания не более 0,2 мм за проход. После обработки обязательно замените прокладку на новую (артикул GM 55567051).

Особое внимание уделите резиновым уплотнениям встроенных элементов (например, маслозаливной горловины). Трещины или разрывы уплотнителей приводят к подсосу воздуха и нарушению работы системы вентиляции картера. Проверьте эластичность резины: при сжатии на 30% она должна восстанавливать форму за 2–3 секунды. Если уплотнитель затвердел или имеет видимые повреждения – замените крышку целиком (оригинальный артикул 55567050).
