Как проверить генератор на машине не снимая

Генератор – ключевой элемент электросистемы автомобиля, отвечающий за подзарядку аккумулятора и питание бортовой сети. Его неисправность приводит к разряду АКБ, сбоям в работе электроники и остановке двигателя. Диагностика мультиметром позволяет выявить проблемы без демонтажа: достаточно измерить напряжение на клеммах, проверить диодный мост и обмотку статора. Метод экономит время и исключает ошибки при разборке.

Для проверки потребуется мультиметр с диапазоном измерения постоянного напряжения до 20 В и переменного – до 200 В. Перед началом работы убедитесь, что аккумулятор заряжен (напряжение не ниже 12,4 В), а клеммы генератора и АКБ чистые и затянуты. Запустите двигатель и установите обороты около 2000 об/мин – это оптимальный режим для оценки работы генератора под нагрузкой.

Первый этап – проверка выходного напряжения. Подключите щупы мультиметра к клеммам аккумулятора: красный к «+», черный к «−». Исправный генератор выдает 13,8–14,5 В при включенных потребителях (фары, печка, обогрев). Если напряжение ниже 13,5 В – возможен износ щеток, неисправность регулятора или обрыв обмотки. Превышение 14,8 В указывает на пробой диодов или выход из строя реле-регулятора.

Для проверки диодного моста переключите мультиметр в режим измерения переменного напряжения. Подключите один щуп к клемме «B+» генератора, второй – к «массе». При исправных диодах показания не должны превышать 0,5 В. Если напряжение выше – диоды пропускают ток в обратном направлении, что приводит к разряду АКБ на заглушенном двигателе.

Не игнорируйте посторонние шумы при работе генератора. Свист ремня или гул подшипников – признаки износа, требующие внимания. Если мультиметр подтвердил неисправность, замените неисправные компоненты или генератор целиком. Регулярная проверка раз в 30–50 тыс. км продлит срок службы электросистемы и предотвратит внезапные отказы.

Какие инструменты и материалы понадобятся для диагностики

Для проверки генератора мультиметром потребуется базовый набор инструментов, но ключевое значение имеет правильный выбор измерительного прибора. Оптимальный вариант – цифровой мультиметр с диапазоном измерения постоянного напряжения до 20 В (например, UNI-T UT33D+ или Fluke 17B). Важно, чтобы прибор имел режим проверки диодов и сопротивления, так как эти функции понадобятся для тестирования выпрямительного моста и обмоток. Избегайте аналоговых мультиметров – их точность и удобство считывания показаний уступают цифровым моделям.

Помимо мультиметра, подготовьте следующие инструменты и расходные материалы:

• Набор ключей или головок (обычно на 10, 12, 13 мм) – для доступа к клеммам генератора и снятия защитных кожухов.
• Отвертка с изолированной ручкой (крестовая и плоская) – для отсоединения разъемов и фиксации проводов.
• Зажимы типа «крокодил» (2 шт.) – для надежного подключения щупов мультиметра к клеммам аккумулятора без риска короткого замыкания.
• Наждачная бумага (зернистость P400–P600) – для очистки окисленных контактов на клеммах аккумулятора и генератора.
• Тестер нагрузки (опционально) – если требуется проверить работу генератора под нагрузкой, например, Autel MaxiTPMS TS508 или аналоги.

Для безопасной диагностики обязательно используйте средства индивидуальной защиты. Резиновые перчатки предотвратят случайные замыкания и защиту от кислоты при работе с аккумулятором. Защитные очки необходимы при очистке контактов – частицы окислов могут попасть в глаза. Если проверка проводится в условиях низкой освещенности, подготовьте фонарик с магнитным креплением или налобный светодиодный фонарь (например, Fenix HM61R).

Дополнительные материалы зависят от специфики автомобиля. Для машин с труднодоступным генератором может потребоваться удлинитель для головок или гибкий вал. Если планируется проверка тока возбуждения, пригодится токовые клещи (например, Mastech MS2108A) – они позволяют измерять ток без разрыва цепи. Для диагностики регулятора напряжения на некоторых моделях генераторов (например, Bosch или Valeo) может понадобиться переходник для подключения к разъему щеточного узла.

Не пренебрегайте технической документацией. Руководство по ремонту конкретной модели автомобиля содержит эталонные значения напряжения на клеммах генератора при разных режимах работы двигателя. Например, для большинства легковых автомобилей нормальное напряжение на холостом ходу – 13,8–14,4 В, а при включенных потребителях (фары, печка) – не ниже 13,5 В. Сравнивайте показания мультиметра с этими данными, а не с усредненными значениями из интернета.

Как правильно подключить мультиметр к аккумулятору и генератору

Перед подключением мультиметра установите его в режим измерения постоянного напряжения (DCV) с диапазоном 20 В. Это оптимальный предел для проверки бортовой сети автомобиля, где номинальное напряжение составляет 12,6–14,5 В. Убедитесь, что щупы вставлены в правильные гнезда: черный – в COM (общий), красный – в VΩmA (напряжение и сопротивление).

Для проверки аккумулятора подключите черный щуп к минусовой клемме, красный – к плюсовой. Запустите двигатель и зафиксируйте показания: на холостых оборотах напряжение должно быть в пределах 13,8–14,4 В. Если значение ниже 13,5 В, генератор недозаряжает батарею; выше 14,8 В – возможен перезаряд, что ведет к кипению электролита.

Чтобы проверить генератор, оставьте мультиметр подключенным к аккумулятору. Включите мощные потребители: фары, обогрев стекла, вентилятор печки. Напряжение не должно опускаться ниже 13 В. Если падение значительное (до 12 В и ниже), диодный мост или регулятор напряжения неисправны. Проверка на высоких оборотах (2000–3000 об/мин) должна показывать стабильные 14–14,5 В.

Для диагностики цепи возбуждения генератора переключите мультиметр в режим измерения сопротивления (200 Ом). Отсоедините провод от клеммы «D+» (возбуждение) на генераторе и подключите щупы к ней и корпусу. Сопротивление должно быть в пределах 2–5 Ом. Значение выше 10 Ом указывает на обрыв обмотки ротора.

После завершения измерений отключите мультиметр в обратном порядке: сначала красный щуп, затем черный. Это исключит случайное короткое замыкание при снятии клемм. Храните прибор с отключенными щупами, чтобы избежать разряда батареи через внутренние цепи.

Проверка напряжения на клеммах аккумулятора при выключенном двигателе

Нормальное напряжение заряженного аккумулятора – 12,6–12,8 В. Значение ниже 12,4 В указывает на разряд более 50%, что требует подзарядки. При 12,0 В и ниже батарея считается глубоко разряженной, а длительное хранение в таком состоянии сокращает её ресурс на 30–50%.

Если напряжение превышает 13,0 В при выключенном двигателе, это признак неисправности реле-регулятора или замыкания в цепи зарядки. В таком случае отключите аккумулятор и проверьте генератор отдельно – перезаряд приводит к кипению электролита и разрушению пластин.

Для точной диагностики измерьте напряжение сразу после остановки двигателя и через 30 минут. Разница более 0,2 В свидетельствует о высоком саморазряде или утечке тока. Проверьте цепь на наличие паразитных потребителей, отключая поочередно предохранители.

При температуре ниже 0°C напряжение может падать на 0,1–0,3 В из-за увеличения внутреннего сопротивления батареи. Корректируйте показания: на каждые 10°C ниже 25°C вычитайте 0,03 В. Например, при –10°C нормальным будет 12,5 В вместо 12,8 В.

Записывайте результаты измерений ежемесячно. Падение напряжения более чем на 0,5 В за 30 дней при отсутствии нагрузки указывает на необратимые процессы сульфатации или внутренние повреждения. В таких случаях требуется десульфатация или замена батареи.

Измерение выходного напряжения генератора на работающем двигателе

Подключите мультиметр в режиме измерения постоянного напряжения (DC) с диапазоном 20 В. Красный щуп присоедините к клемме «+» аккумулятора, черный – к минусовой клемме или корпусу двигателя. Запустите двигатель и установите обороты на уровне 1500–2000 об/мин. Нормальное напряжение должно составлять 13,8–14,4 В при включенных потребителях (фары, печка, обогрев стекол).

Если показания ниже 13,5 В – генератор недозаряжает аккумулятор, что приведет к его разряду. При напряжении выше 14,8 В возможен перезаряд, разрушающий электролит и сокращающий срок службы батареи. В обоих случаях требуется диагностика регулятора напряжения или обмоток статора.

Проверьте напряжение при постепенном увеличении нагрузки. Включите дальний свет, обогрев заднего стекла и вентилятор печки на максимум. Падение напряжения ниже 13,2 В указывает на слабый ток возбуждения или износ щеток. Если напряжение стабильно – генератор исправен.

Для точной оценки работы генератора измерьте напряжение на его выходной клемме (обычно «B+»). Разница с напряжением на аккумуляторе не должна превышать 0,2 В. Превышение этого значения свидетельствует о высоком сопротивлении в цепи (окисленные контакты, поврежденные провода).

При наличии пульсаций напряжения (резкие скачки на 0,3–0,5 В) проверьте диодный мост. Для этого переключите мультиметр в режим переменного напряжения (AC) и подключите щупы к клеммам аккумулятора. Допустимое значение – не более 0,5 В. Превышение указывает на пробой одного или нескольких диодов.

Диагностика диодного моста генератора с помощью мультиметра

Диодный мост – ключевой элемент генератора, преобразующий переменный ток в постоянный. Его неисправность приводит к падению напряжения, перегреву или полному отказу зарядки. Проверка мультиметром позволяет выявить пробой, обрыв или утечку диодов без демонтажа генератора.

Алгоритм проверки плюсовых диодов:

• Исправный диод покажет падение напряжения 0,4–0,7 В (кремниевый) или 0,2–0,4 В (германиевый).

Минусовые диоды тестируются аналогично, но с обратной полярностью:

1. Норма – те же 0,4–0,7 В в прямом включении и OL в обратном.
2. Если прибор показывает 0 В или одинаковые значения в обоих направлениях – диод неисправен.

При проверке диодов в составе моста обращайте внимание на стабильность показаний. Колебания или резкие скачки напряжения указывают на частичный пробой или плохой контакт. В таких случаях мост лучше заменить целиком – ремонт отдельных диодов ненадёжен.

Некоторые генераторы имеют встроенный регулятор напряжения, интегрированный с диодным мостом. В таких случаях проверяйте диоды отдельно, отсоединив провода от регулятора. Игнорирование этого шага приведёт к неверным результатам из-за параллельных цепей.

После диагностики соберите генератор, подключите аккумулятор и заведите двигатель. Проверьте напряжение на клеммах АКБ при работающем моторе – оно должно быть в пределах 13,8–14,5 В. Если показания ниже или выше, проблема может крыться не только в диодном мосту, но и в регуляторе или обмотках статора.

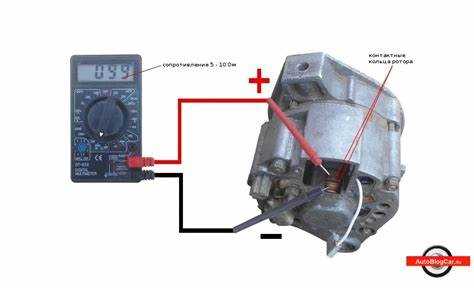

Как проверить обмотку возбуждения генератора без разборки

Обмотка возбуждения генератора – ключевой элемент, отвечающий за создание магнитного поля. Её неисправность приводит к падению напряжения или полному отказу зарядки. Проверка без разборки возможна с помощью мультиметра в режиме измерения сопротивления (омметра).

• 5–10 Ом – для генераторов мощностью до 1 кВт;
• 3–5 Ом – для более мощных моделей (грузовые автомобили, спецтехника).

Если прибор показывает «0» или «OL» (обрыв), обмотка неисправна.

Дополнительно проверьте целостность цепи возбуждения. Подключите мультиметр в режиме вольтметра (20 В DC) к клемме «D+» и массе при работающем двигателе. Напряжение должно быть в пределах 13,8–14,5 В. Если оно отсутствует или ниже 12 В, возможен обрыв в цепи или неисправность регулятора.

У генераторов с обмоткой возбуждения на роторе проверка проводится через щёточный узел. Снимите защитную крышку щёток (если есть) и измерьте сопротивление между двумя щётками. Для генераторов ВАЗ, например, норма – 4–6 Ом. У иномарок значения могут отличаться – уточняйте по сервисной документации.

Если результаты проверки неоднозначны, проведите динамический тест. Запустите двигатель, подключите мультиметр к аккумулятору (режим 20 В DC). При оборотах 2000–3000 об/мин напряжение должно стабильно держаться в пределах 13,8–14,4 В. Резкие скачки или падение ниже 13 В указывают на межвитковое замыкание или обрыв обмотки возбуждения.

Типичные ошибки при проверке генератора и способы их избежать

Проверка только напряжения без оценки тока отдачи – ещё одна ошибка. Генератор может выдавать нормальное напряжение, но не обеспечивать нужный ток. Для проверки тока подключите мультиметр в режиме амперметра (до 100 А) между клеммой «B+» генератора и плюсовым проводом. При включённой нагрузке (фары, обогрев) ток должен быть не менее 30–50 А для легковых автомобилей. Если ниже – изношены щётки, диодный мост или обмотки.
