Емкость аккумулятора – ключевой параметр, определяющий время автономной работы устройства. Даже новый элемент питания может терять до 20% заявленной емкости из-за неправильного хранения или брака. Мультиметр позволяет провести точную диагностику без специализированных приборов, если знать последовательность действий и учитывать погрешность измерений.
Для проверки подходят аккумуляторы с номинальным напряжением 1,2–12 В (NiMH, Li-ion, свинцово-кислотные). Важно использовать нагрузку, соответствующую 0,1–0,2C (например, для батареи 2000 мА·ч ток разряда должен составлять 200–400 мА). Превышение этих значений исказит результаты, а слишком низкий ток увеличит время тестирования.
Точность измерений зависит от трех факторов: стабильности нагрузки, температуры окружающей среды (оптимально 20–25°C) и качества контактов. Окисленные клеммы или плохо закрепленные провода могут занизить показания на 5–10%. Перед началом работы убедитесь, что аккумулятор заряжен на 100% – это критично для корректного расчета емкости.
В процессе разряда напряжение будет падать нелинейно. Например, у Li-ion аккумулятора при нагрузке 0,5C напряжение снизится с 4,2 В до 3,7 В за первые 30–40% разряда, а оставшиеся 60% пройдут медленнее. Записывайте показания каждые 5–10 минут, чтобы построить кривую разряда и выявить аномалии.
Если мультиметр показывает емкость на 30% ниже номинала, аккумулятор считается изношенным. Для восстановления NiMH элементов можно применить цикл глубокого разряда до 0,9 В с последующей зарядкой, но для Li-ion такой метод опасен – он может привести к выходу из строя или возгоранию.

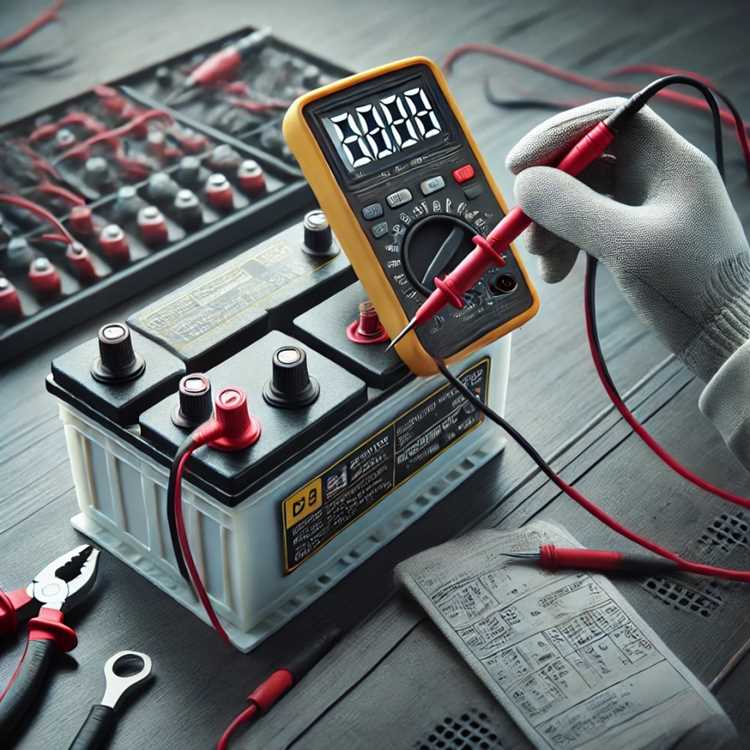

Какие инструменты понадобятся для измерения емкости
Для точной проверки емкости аккумулятора потребуется минимальный набор инструментов, но с конкретными характеристиками. Основной прибор – мультиметр с функцией измерения постоянного тока (DC) до 10 А и напряжения (DCV) с точностью не ниже 0,01 В. Модели с автоматическим выбором диапазона (например, Fluke 17B или UNI-T UT61E) упрощают процесс, но подойдут и бюджетные варианты с ручной настройкой, если их погрешность не превышает 1%. Дополнительно нужен нагрузочный резистор мощностью от 5 Вт и сопротивлением, рассчитанным по формуле R = U² / P, где U – номинальное напряжение аккумулятора (например, 12 В), а P – мощность разряда (рекомендуется 0,2C–0,5C от емкости). Для литий-ионных батарей 18650 с емкостью 3000 мА·ч подойдет резистор на 4–8 Ом.
- Хронометр – секундомер с точностью до секунды или цифровой таймер (например, в смартфоне).
- Соединительные провода с зажимами «крокодил» и сечением не менее 1,5 мм² для минимизации потерь напряжения.
- Паяльник и припой (опционально) – если требуется временно зафиксировать контакты на резисторе или аккумуляторе.
- Блокнот или таблица для записи показаний мультиметра каждые 5–10 минут разряда.
Избегайте использования резисторов с нестабильным сопротивлением (например, проволочных с низким температурным коэффициентом) – это исказит результаты. Для свинцово-кислотных аккумуляторов дополнительно пригодится ареометр, если проверка совмещается с анализом плотности электролита.
Как подготовить аккумулятор к тестированию
Перед проверкой емкости отключите аккумулятор от устройства или зарядного устройства. Для автомобильных АКБ снимите клеммы, начиная с минусовой, чтобы избежать короткого замыкания. Литий-ионные батареи (например, 18650) извлеките из корпуса, соблюдая полярность – неправильное подключение может вывести их из строя. Если аккумулятор встроен в гаджет (смартфон, ноутбук), отключите питание и дайте ему остыть в течение 10–15 минут.
Очистите контакты от окислов и загрязнений. Для свинцово-кислотных батарей используйте раствор пищевой соды (1 ст. л. на 200 мл воды) и жесткую щетку. Литиевые аккумуляторы протирайте спиртом (изопропиловым, 90%+) безворсовой салфеткой. Сухие контакты снижают сопротивление и повышают точность измерений. Избегайте абразивных материалов – они повреждают защитное покрытие.
- Зарядите аккумулятор до 100%. Для свинцовых АКБ используйте зарядное устройство с током 0,1C (например, 6 А для 60 А·ч). Литиевые батареи заряжайте до 4,2 В на ячейку (для Li-ion) или 4,35 В (для LiPo). Не превышайте рекомендованное напряжение – это сокращает ресурс.
- Дайте батарее «отдохнуть» 1–2 часа после зарядки. Это стабилизирует внутренние процессы и выравнивает напряжение по ячейкам. Для автомобильных АКБ выдержите 30–60 минут, для литиевых – не менее часа.
- Измерьте начальное напряжение мультиметром. Свинцовые батареи должны показывать 12,6–12,8 В, литиевые – 4,1–4,2 В на ячейку. Если значения ниже, повторите зарядку или замените аккумулятор.
Проверьте температуру аккумулятора. Идеальный диапазон для тестирования – 20–25°C. При температуре ниже 10°C емкость свинцовых батарей падает на 30–50%, литиевых – на 10–20%. Если батарея горячая (выше 40°C), охладите её до комнатной температуры. Используйте бесконтактный термометр для контроля.
Подготовьте нагрузку для разряда. Для автомобильных АКБ подойдет лампа накаливания 12 В мощностью 20–50 Вт. Литиевые батареи разряжайте через резистор или специализированный тестер с током 0,2C–0,5C (например, 1 А для аккумулятора 2000 мА·ч). Избегайте короткого замыкания – это опасно и искажает результаты.
Зафиксируйте исходные данные: напряжение, температуру, время начала теста. Для точности используйте таблицу:
| Параметр | Значение |
|---|---|
| Напряжение (свинцовый АКБ) | 12,6–12,8 В |
| Напряжение (Li-ion, 1 ячейка) | 4,1–4,2 В |
| Температура | 20–25°C |
| Ток разряда (свинцовый АКБ) | 0,05C–0,1C |
Настройка мультиметра для проверки напряжения
Перед измерением установите переключатель режимов в положение «DCV» (постоянное напряжение) или «ACV» (переменное напряжение) в зависимости от типа аккумулятора. Для большинства автомобильных и бытовых батарей выбирайте «DCV». Диапазон измерений должен превышать ожидаемое напряжение: например, для 12-вольтового аккумулятора установите 20 В.
Подключите черный щуп к разъему «COM» (общий), а красный – к гнезду «VΩmA» или аналогичному, обозначенному для измерения напряжения. Не используйте разъемы для проверки тока (например, «10A»), это приведет к короткому замыканию и повреждению прибора.
Если мультиметр поддерживает автоматический выбор диапазона, активируйте эту функцию. В ручном режиме начните с максимального диапазона (например, 600 В для переменного тока) и постепенно снижайте его, пока не получите точное значение без перегрузки прибора.
Проверьте целостность щупов: коснитесь их наконечников друг друга. На экране должно отобразиться «0.00» или близкое к нулю значение. Если показания отличаются, замените щупы или очистите контакты от окислов.
Для точных измерений отключите нагрузку от аккумулятора. Параллельное подключение щупов к клеммам батареи: красный – к «+», черный – к «–». Избегайте касания металлических частей корпуса прибора во время измерений.
При работе с литий-ионными аккумуляторами учитывайте их номинальное напряжение: 3.7 В для одной ячейки, 11.1 В для трех последовательно соединенных. Выбирайте диапазон с запасом (например, 20 В), чтобы избежать ошибок из-за скачков напряжения при подключении.
Если мультиметр показывает отрицательное значение, поменяйте местами щупы. Это указывает на неправильную полярность подключения. Для аккумуляторов с неизвестным состоянием заряда начните с диапазона 200 В, чтобы исключить повреждение прибора высоким напряжением.
После завершения измерений переведите переключатель в положение «OFF» или отключите питание мультиметра. Храните прибор в сухом месте, избегая попадания влаги на контакты щупов и разъемы.

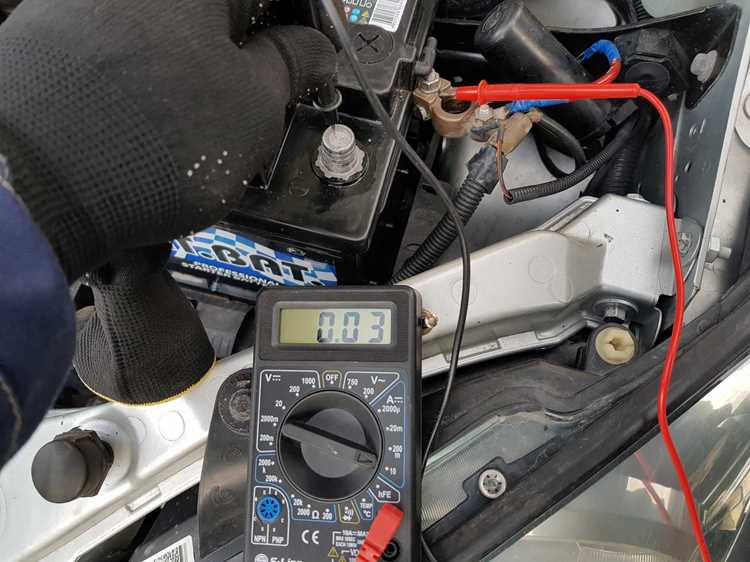

Измерение начального напряжения заряженного аккумулятора
Отключите аккумулятор от нагрузки и зарядного устройства минимум за 1 час до измерения. Это необходимо для стабилизации напряжения: сразу после зарядки или разряда показания будут завышены или занижены на 0,1–0,3 В из-за поверхностного заряда. Для литий-ионных аккумуляторов время стабилизации может достигать 2 часов.
Зафиксируйте показания. Нормальное напряжение для полностью заряженных аккумуляторов разных типов:
| Тип аккумулятора | Напряжение (В) | Допустимое отклонение (В) |
|---|---|---|
| Свинцово-кислотный (12 В) | 12,6–12,8 | ±0,1 |
| Литий-ионный (1 ячейка) | 4,1–4,2 | ±0,05 |
| NiMH (1 элемент) | 1,35–1,4 | ±0,02 |
| LiFePO4 (1 ячейка) | 3,2–3,3 | ±0,03 |
Если напряжение ниже нормы, аккумулятор недозаряжен или деградировал. Например, свинцово-кислотный аккумулятор с напряжением 12,2 В заряжен лишь на 50%, а при 11,9 В требует немедленной подзарядки. Для литий-ионных элементов падение ниже 3,0 В на ячейку критично – дальнейшая эксплуатация может привести к необратимому повреждению.
Повторите измерение через 5 минут. Если напряжение изменилось более чем на 0,05 В, аккумулятор нестабилен: возможны внутренние утечки, сульфатация (для свинцовых) или деградация электролита. В таких случаях проведите цикл полной зарядки-разрядки и повторите тест.
Запишите полученные данные. Сравните их с предыдущими измерениями (если есть) – постепенное снижение напряжения на 0,1–0,2 В за несколько месяцев указывает на естественный износ. Для точного анализа используйте логгер данных или приложения вроде BatteryMon для построения графика разряда.
Разрядка аккумулятора под нагрузкой для точных данных
Для проверки реальной емкости аккумулятора мультиметром недостаточно измерить напряжение в состоянии покоя – требуется контролируемый разряд под нагрузкой, близкой к рабочей. Используйте резистор с сопротивлением, соответствующим току разряда в 0,1–0,2C (например, для аккумулятора 18650 емкостью 2500 мА·ч ток 250–500 мА). Подключите нагрузку через мультиметр в режиме измерения тока, фиксируя время до падения напряжения до 2,8–3,0 В (для литий-ионных) или 1,75 В (для NiMH). Записывайте показания каждые 10–15 минут, чтобы построить кривую разряда и вычислить фактическую емкость по формуле: Емкость (мА·ч) = Ток (мА) × Время (ч).
- Избегайте перегрева аккумулятора – температура выше 45°C искажает результаты. Используйте радиатор или вентилятор при токах >0,5C.
- Для свинцово-кислотных аккумуляторов конечное напряжение – 10,5 В на ячейку (12,6 В для 12-вольтовой батареи).
- Не разряжайте литий-ионные аккумуляторы ниже 2,5 В – это приводит к необратимой деградации.
- Применяйте электронные нагрузки с функцией стабилизации тока для равномерного разряда.

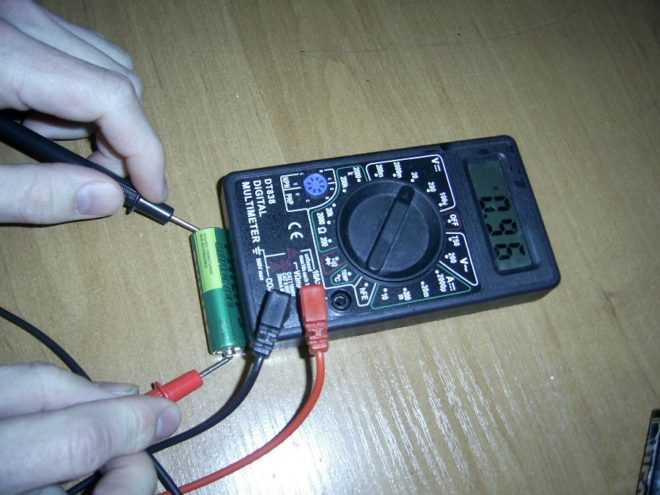

Фиксация времени и напряжения при разряде
Подключите нагрузку к аккумулятору через резистор с известным сопротивлением (например, 10 Ом для батарей 12 В). Запустите секундомер одновременно с началом разряда. Записывайте напряжение каждые 5–10 минут, используя мультиметр в режиме постоянного напряжения (DCV) с точностью до 0,01 В. Для литий-ионных аккумуляторов критическим порогом считается 3,0 В на ячейку, для свинцово-кислотных – 10,5 В.
Составьте таблицу с колонками: «Время (мин)», «Напряжение (В)», «Ток (А)» – последний рассчитывайте по закону Ома (I = U/R). Пример: если напряжение упало до 11,2 В при сопротивлении 10 Ом, ток составит 1,12 А. Эти данные позволят построить кривую разряда и вычислить реальную емкость по формуле C = I × t, где t – общее время до достижения порогового напряжения.
Избегайте разряда ниже минимально допустимого напряжения – это сокращает ресурс аккумулятора. Для точности используйте мультиметр с низким внутренним сопротивлением (не менее 10 МОм) и калиброванный резистор. Если ток разряда нестабилен, фиксируйте среднее значение за интервал.
При анализе результатов сравните полученную емкость с паспортной. Расхождение более 20% указывает на деградацию аккумулятора. Для NiMH и NiCd батарей учитывайте эффект памяти – проводите тест после полного цикла заряд-разряд.
Расчет реальной емкости по полученным значениям
После измерения напряжения под нагрузкой и времени разряда аккумулятора до порогового значения (обычно 10.5 В для 12-вольтовых свинцово-кислотных батарей) переходите к расчету. Формула для определения емкости в ампер-часах (А·ч): C = I × t, где I – ток разряда в амперах, t – время разряда в часах. Например, если аккумулятор разряжался током 5 А в течение 3 часов, его реальная емкость составит 15 А·ч.
Для литий-ионных аккумуляторов пороговое напряжение зависит от типа: 2.5–3.0 В на элемент (например, 10.0 В для 4-элементной батареи 14.8 В). Учтите, что при разряде током выше 0.5C (где C – номинальная емкость) реальная емкость может снижаться на 10–20% из-за внутреннего сопротивления. Используйте поправочный коэффициент 0.8–0.9 для корректировки результата.
Если мультиметр фиксировал не постоянный ток, а среднее значение, применяйте интегральный метод: записывайте ток каждые 10–15 минут и суммируйте произведения тока на интервалы времени. Например, при токах 4.8 А (30 мин), 4.5 А (30 мин) и 4.2 А (30 мин) расчет будет: (4.8×0.5) + (4.5×0.5) + (4.2×0.5) = 6.75 А·ч.
Сравните полученное значение с номинальной емкостью, указанной на корпусе. Если реальная емкость составляет менее 80% от заявленной, аккумулятор требует замены или восстановления. Для гелевых и AGM-батарей допустимое снижение – до 70%, так как их ресурс ограничен 500–700 циклами заряд-разряд.
При расчетах учитывайте температуру окружающей среды: при +25°C емкость максимальна, при 0°C она падает на 20–30%, а при -10°C – на 50%. Вносите поправку по формуле: C_корр = C_изм × (1 + 0.01 × (T – 25)), где T – температура в °C. Например, при измеренной емкости 12 А·ч и температуре +10°C скорректированное значение составит 12 × (1 + 0.01 × (-15)) = 10.2 А·ч.
Для повышения точности повторите тест 2–3 раза, исключая разряд ниже порогового напряжения. Разброс результатов более 5% указывает на нестабильность аккумулятора или ошибки в методике. Записывайте данные в таблицу: дата, ток, время, температура, расчетная емкость. Это позволит отслеживать деградацию батареи во времени.
