Как проверить емкость аккумулятора автомобиля мультиметром работоспособность

Емкость аккумулятора – ключевой параметр, определяющий его способность обеспечивать пуск двигателя и питание бортовой сети. Стандартный автомобильный АКБ на 12 В имеет номинальную емкость от 45 до 100 А·ч, но со временем она снижается из-за сульфатации пластин, глубоких разрядов или естественного износа. Мультиметр позволяет оценить реальное состояние батареи без сложного оборудования, но требует точного соблюдения методики.

Для проверки понадобится мультиметр с диапазоном измерения постоянного напряжения до 20 В и нагрузочная вилка или лампа накаливания мощностью 40–60 Вт (в качестве временной нагрузки). Перед началом отключите аккумулятор от бортовой сети, очистите клеммы от окислов и убедитесь, что температура батареи близка к комнатной – холодный аккумулятор покажет заниженные значения.

Первый шаг – измерение напряжения разомкнутой цепи (НРЦ). Подключите щупы мультиметра к клеммам: красный к «+», черный к «–». Нормальное значение для заряженного АКБ – 12,6–12,8 В. Если напряжение ниже 12,4 В, батарея разряжена более чем на 50%, и дальнейшая проверка емкости теряет смысл без предварительной зарядки.

Второй шаг – оценка под нагрузкой. Подключите нагрузочную вилку или лампу на 5–10 секунд, затем сразу измерьте напряжение. У исправного аккумулятора оно не должно упасть ниже 10,2 В. Падение до 9,6 В и ниже указывает на потерю емкости или внутренние дефекты. Третий шаг – расчет остаточной емкости по таблице соответствия напряжения и процента заряда.

Четвертый шаг – проверка тока утечки. Переведите мультиметр в режим измерения постоянного тока до 10 А, подключите его в разрыв цепи между отрицательной клеммой и массой автомобиля. Допустимый ток утечки – не более 50 мА. Превышение этого значения говорит о неисправности электрооборудования или коротком замыкании в цепях.

Пятый шаг – анализ результатов. Если напряжение под нагрузкой стабильно, а ток утечки в норме, но емкость снижена, аккумулятор можно эксплуатировать с ограничениями. При падении напряжения ниже критических значений или резком росте внутреннего сопротивления батарею следует заменить – восстановление в таких случаях экономически нецелесообразно.

Какие инструменты понадобятся для диагностики аккумулятора

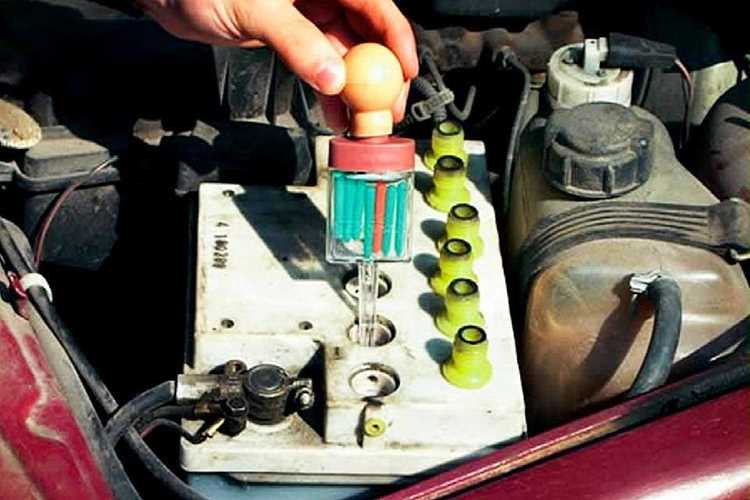

Вспомогательные приспособления включают зарядное устройство с функцией десульфатации (например, CTEK MXS 5.0) для восстановления батареи перед тестированием, а также ареометр с ценой деления 0,005 г/см³ для проверки плотности электролита в обслуживаемых аккумуляторах. Для безопасной работы понадобятся изолированные клеммы типа «крокодил» с сечением провода не менее 4 мм² и защитные очки – при работе с электролитом или под нагрузкой возможны искры и брызги кислоты.

Для документирования результатов используйте блокнот или специализированное ПО (например, Battery Tester от Launch) – это позволит отслеживать динамику деградации аккумулятора. При отсутствии нагрузочной вилки можно воспользоваться методом разряда через лампу накаливания мощностью 55 Вт, но точность такого теста ниже на 15–20% из-за нелинейности нагрузки.

Как правильно подготовить мультиметр к измерениям

Для корректных измерений откалибруйте мультиметр, если это предусмотрено инструкцией. Включите прибор и замкните щупы между собой – на дисплее должно отобразиться значение, близкое к 0 В (допустимое отклонение ±0,01 В). Если показания отличаются, воспользуйтесь функцией калибровки или учтите погрешность при дальнейших расчетах. При работе с аналоговыми моделями установите стрелку на нулевую отметку с помощью регулировочного винта. Соблюдайте температурный режим: оптимальная температура для измерений – 20–25 °C, при экстремальных значениях (±0 °C или +40 °C) погрешность может увеличиваться на 5–10%.

Пошаговая инструкция по проверке напряжения без нагрузки

1. Установите мультиметр в режим измерения постоянного напряжения (DCV) с пределом 20 В. Для большинства автомобильных аккумуляторов достаточно диапазона 0–20 В.
2. Подключите красный щуп к клемме «+», черный – к клемме «−». Убедитесь, что контакт плотный, без окислов или грязи, иначе показания будут неточными.
3. Зафиксируйте значение на дисплее. Нормальное напряжение для заряженного аккумулятора – 12,6–12,8 В. Если показания ниже 12,4 В, требуется подзарядка; ниже 12,0 В – критический разряд, возможна сульфатация пластин.

Повторите измерение через 10–15 минут, чтобы исключить случайные скачки. Если напряжение упало более чем на 0,1 В без нагрузки, проверьте аккумулятор на саморазряд или утечку тока в бортовой сети. Для точной диагностики используйте ареометр или нагрузочную вилку – мультиметр дает лишь первичную оценку состояния.

Как измерить напряжение аккумулятора под нагрузкой

Для проверки напряжения под нагрузкой используйте нагрузочную вилку или резистор сопротивлением 0,01–0,02 Ом (мощностью не менее 200 Вт). Подключите прибор к клеммам аккумулятора, предварительно отключив его от бортовой сети автомобиля. Включите нагрузку на 5–10 секунд – дольше держать не рекомендуется, чтобы избежать перегрева и повреждения пластин. Напряжение должно упасть не ниже 9,6 В для исправного аккумулятора емкостью 55–70 А·ч. Если значение ниже 9 В, батарея требует замены или восстановления.

При отсутствии нагрузочной вилки можно использовать штатные потребители автомобиля: включите дальний свет, вентилятор печки на максимальную скорость и обогрев заднего стекла. Через 3–5 минут измерьте напряжение мультиметром. Для 12-вольтового аккумулятора нормальное значение под такой нагрузкой – 11,5–12 В. Падение ниже 11 В указывает на потерю емкости или внутренние дефекты. Учитывайте, что этот метод дает приблизительные результаты и не заменяет профессиональную диагностику.

Перед тестом убедитесь, что аккумулятор заряжен не менее чем на 75% (напряжение без нагрузки – 12,6–12,8 В). Измерения проводите при температуре +20–25°C – при низких температурах напряжение может проседать сильнее из-за увеличения внутреннего сопротивления. Записывайте показания до и после нагрузки: разница более 0,5 В свидетельствует о проблемах с батареей. Для точной оценки состояния повторяйте тест 2–3 раза с интервалом в 1 минуту.

Расчет остаточной емкости по полученным данным

После измерения напряжения под нагрузкой и без нее мультиметром переходите к анализу. Остаточная емкость определяется по формуле:

• C_ост = (U_нагр / U_ном) × C_ном × K, где:
• Cост – остаточная емкость в А·ч;
• Uнагр – напряжение под нагрузкой (например, 10,5 В при токе 0,5C);
• Uном – номинальное напряжение (12 В для большинства АКБ);
• Cном – паспортная емкость (например, 60 А·ч);
• K – коэффициент коррекции (0,8–0,9 для свинцово-кислотных батарей).

Пример расчета для АКБ 60 А·ч с Uнагр = 10,2 В:

1. Отношение напряжений: 10,2 / 12 = 0,85.
2. Умножаем на номинальную емкость: 0,85 × 60 = 51 А·ч.
3. Применяем коэффициент K = 0,85: 51 × 0,85 ≈ 43,35 А·ч.

Результат показывает, что батарея сохранила ~72% от исходной емкости.

Для точности учитывайте температуру окружающей среды. При +25°C коррекция не требуется, но при 0°C емкость падает на 20–30%. Вводите поправочный коэффициент Kt = 1,2–1,3 для холодных условий.

Если Uнагр ниже 9,6 В при токе 0,5C, батарея считается неработоспособной – остаточная емкость менее 50%. В таких случаях расчет теряет смысл: требуется замена или глубокая диагностика.

Сравните полученные данные с таблицей состояния АКБ:

• 80–100% – исправна;
• 60–80% – требует подзарядки, возможен износ;
• 40–60% – критически изношена, риск отказа;
• <40% – не пригодна к эксплуатации.

Для AGM и гелевых батарей формула аналогична, но коэффициент K выше – 0,9–0,95. Учитывайте специфику технологии: они менее чувствительны к глубоким разрядам, но быстрее деградируют при перезаряде.

Повторите измерения через 2–3 цикла заряда-разряда. Если остаточная емкость стабильно снижается на 5–10% за цикл – это признак сульфатации пластин или внутреннего короткого замыкания. В таких случаях поможет только десульфатация или замена.

Записывайте результаты в журнал с указанием даты, температуры и условий теста. Это позволит отслеживать динамику износа и прогнозировать срок службы АКБ.

Типичные ошибки при проверке и как их избежать

Первая ошибка – игнорирование температуры аккумулятора. При проверке емкости мультиметром показания напряжения зависят от температуры электролита: при +25°C номинальное значение 12,6 В, а при -10°C оно падает до 12,3 В. Если не учитывать этот фактор, можно ошибочно диагностировать недозаряд или сульфатацию. Используйте таблицы температурной коррекции или проводите измерения при стабильной температуре +20–25°C, предварительно прогрев аккумулятор в помещении не менее 2 часов.

Неправильный выбор режима мультиметра приводит к некорректным данным. Часто пользователи устанавливают режим измерения постоянного тока (DC) вместо постоянного напряжения (DCV), что вызывает короткое замыкание или сброс настроек прибора. Для проверки емкости всегда выбирайте диапазон 20 В в режиме DCV, а щупы подключайте строго к клеммам: красный – к «+», черный – к «-«. Перед измерением убедитесь, что мультиметр откалиброван и не имеет погрешности выше 0,5%.

Третья распространенная ошибка – проверка емкости без нагрузки. Мультиметр показывает напряжение холостого хода, которое не отражает реальную работоспособность аккумулятора под нагрузкой. Для точной оценки используйте нагрузочную вилку с током разряда 1/10 от номинальной емкости (например, 6 А для аккумулятора 60 А·ч) или подключите фары ближнего света на 5 минут перед измерением. Падение напряжения ниже 10,5 В под нагрузкой указывает на потерю емкости более 50%.

Когда аккумулятор считается неисправным и требует замены

Аккумулятор подлежит замене, если его напряжение в состоянии покоя (после 12 часов без нагрузки) опускается ниже 12,4 В. При таких значениях степень заряда составляет менее 75%, что указывает на сульфатацию пластин или потерю активной массы. Дальнейшая эксплуатация приведет к ускоренной деградации и невозможности запуска двигателя при низких температурах.

Если при проверке под нагрузкой (например, с помощью нагрузочной вилки) напряжение падает ниже 9,6 В в течение 5–10 секунд, это свидетельствует о критическом снижении емкости. Нормальный аккумулятор должен удерживать напряжение не ниже 10,2 В при токе нагрузки, равном половине номинальной емкости (например, 30 А для батареи 60 А·ч).

Визуальные дефекты – вздутие корпуса, трещины, подтеки электролита или окисление клемм – требуют немедленной замены. Вздутие указывает на перегрев или замыкание банок, а утечка электролита приводит к коррозии металлических деталей под капотом. Даже после устранения течи ресурс батареи сокращается на 50–70%.

Срок службы свинцово-кислотных аккумуляторов в среднем составляет 4–5 лет при соблюдении условий эксплуатации. Если батарея старше 6 лет, даже при нормальных показателях напряжения ее емкость снижается до 30–40% от номинала. В таких случаях замена экономически оправдана, так как риск внезапного отказа возрастает в 3–4 раза.

Частые глубокие разряды (ниже 10,5 В) сокращают ресурс аккумулятора на 20–30% за каждый случай. Если после полного разряда батарея не восстанавливает емкость даже после длительной зарядки (12–14 часов при токе 0,1C), это говорит о необратимой потере активной массы. Попытки реанимировать такой аккумулятор неэффективны.

При проверке мультиметром в режиме измерения тока утечки (после отключения всех потребителей) значение свыше 50 мА указывает на внутреннее замыкание или повреждение изоляции. Это приводит к постоянному разряду батареи и невозможности ее полноценной зарядки. Устранить проблему можно только заменой.

Если аккумулятор не держит заряд при отрицательных температурах (ниже –10°C), его емкость падает более чем на 60% от номинала. Это связано с увеличением внутреннего сопротивления и кристаллизацией электролита. Такая батарея не обеспечит пусковой ток, необходимый для запуска двигателя в мороз, и подлежит замене.

Как сохранить результаты проверки для дальнейшего анализа

Зафиксируйте показания мультиметра сразу после измерения. Используйте блокнот или заметки в смартфоне, записывая дату, время, напряжение (в вольтах), ток (если проверяли нагрузкой) и температуру окружающей среды. Для точности укажите модель аккумулятора и его заявленную емкость – эти данные пригодятся при сравнении с последующими проверками.

Создайте шаблон таблицы для систематизации результатов. Пример структуры:

• Дата/время: 15.10.2023 14:30
• Напряжение (холостой ход): 12.65 В
• Напряжение под нагрузкой (50А): 11.8 В
• Температура: +12°C
• Примечания: запуск двигателя без затруднений

Храните таблицу в облачном сервисе (Google Sheets, Excel Online) или локально в формате CSV – так данные не потеряются и будут доступны с любого устройства.

Фотографируйте экран мультиметра с результатами. На снимке должны быть видны не только цифры, но и режим измерения (например, «20V DC»). Для удобства подписывайте фото по дате и типу проверки: «15.10.2023_напряжение_холостой_ход.jpg». Храните изображения в отдельной папке с названием «АКБ_диагностика» на компьютере или в облаке.

Используйте специализированные приложения для мониторинга аккумуляторов. Программы вроде AccuBattery (Android) или Battery Life (iOS) автоматически сохраняют историю измерений, строят графики разряда и рассчитывают остаточную емкость. Подключите мультиметр через Bluetooth (если поддерживает) для прямой передачи данных в приложение.

Сравнивайте результаты с предыдущими проверками каждые 3 месяца. Обращайте внимание на тренды: падение напряжения холостого хода на 0.1 В за полгода – сигнал к более глубокой диагностике. При снижении емкости ниже 80% от номинала (например, 48 А·ч вместо 60 А·ч) планируйте замену аккумулятора.

Экспортируйте данные в PDF или графический формат для отчетности. Инструменты вроде Excel позволяют строить диаграммы зависимости напряжения от времени или температуры. Приложите отчет к сервисной книжке автомобиля – это упростит работу механикам при последующем обслуживании.
