Как проверить дроссельную заслонку на работоспособность

Дроссельная заслонка – ключевой элемент системы впуска, отвечающий за регулировку подачи воздуха в двигатель. Её неисправность приводит к плавающим оборотам, потере мощности, увеличению расхода топлива и ошибкам ЭБУ (например, P0120–P0124, P2135). Диагностика требует системного подхода: от визуального осмотра до инструментальных замеров.

Первый этап – проверка механической части. Снимите патрубок и осмотрите заслонку на наличие масляных отложений, нагара или повреждений корпуса. Убедитесь, что заслонка свободно вращается без заеданий. При наличии сильных загрязнений используйте очиститель карбюратора (например, Liqui Moly или ABRO) – избегайте абразивных материалов, чтобы не повредить антифрикционное покрытие.

Для проверки электрической части потребуется мультиметр. Измерьте сопротивление потенциометра заслонки: у большинства моделей оно должно составлять 2–6 кОм в закрытом положении и плавно изменяться при открытии. Проверьте напряжение на контактах датчика положения дроссельной заслонки (ДПДЗ): при включённом зажигании на сигнальном проводе должно быть 0,5–1,5 В (закрытая заслонка) и 4,5–5 В (полностью открытая). Отклонения более 0,3 В от нормы указывают на неисправность.

Диагностика с помощью сканера OBD-II позволяет выявить ошибки синхронизации между ДПДЗ и датчиком педали акселератора. Запустите двигатель и медленно нажмите на педаль газа – графики сигналов обоих датчиков должны изменяться синхронно. Рассинхронизация более 5% свидетельствует о необходимости калибровки или замены компонентов.

На автомобилях с электронным управлением (например, Toyota, Volkswagen, BMW) после чистки или замены заслонки требуется адаптация. Процедура выполняется через диагностический сканер (Launch, Autel) или вручную: включите зажигание на 30 секунд без запуска двигателя, затем выключите на 15 секунд и заведите мотор. Если обороты остаются нестабильными, повторите адаптацию с отключённым аккумулятором на 5 минут.

Проверка дроссельной заслонки: способы диагностики

Для проверки работоспособности привода заслонки используйте мультиметр. Отсоедините разъем электродвигателя и измерьте сопротивление между контактами. Для большинства современных автомобилей нормальное значение составляет 2–10 Ом. Если показания выходят за эти пределы, привод требует замены. Также проверьте напряжение на разъеме при включенном зажигании – оно должно соответствовать бортовому напряжению (12–14 В).

Диагностика датчика положения дроссельной заслонки (ДПДЗ) проводится с помощью сканера или осциллографа. Подключите устройство к диагностическому разъему и считайте показания при плавном нажатии на педаль газа. График должен быть линейным, без скачков и провалов. Если сигнал нестабилен, замените датчик. Для механических ДПДЗ проверьте сопротивление между контактами при вращении заслонки – оно должно изменяться плавно, без резких перепадов.

Проверка герметичности дроссельного узла выполняется с помощью дымогенератора или аэрозольного очистителя. Запустите двигатель и распылите средство вокруг стыков корпуса и впускного коллектора. Если обороты двигателя изменятся, значит, присутствует подсос воздуха. Альтернативный метод – использование мыльного раствора: нанесите его на соединения и наблюдайте за образованием пузырьков при работающем моторе.

Для оценки работы заслонки в динамике подключите диагностический сканер и считайте параметры в режиме реального времени. Обратите внимание на угол открытия заслонки на холостом ходу (обычно 0–3%) и при полностью нажатой педали газа (90–100%). Если значения не соответствуют спецификациям производителя, откалибруйте заслонку с помощью сканера или выполните процедуру обучения через бортовой компьютер.

Механические неисправности заслонки выявляются при снятом узле. Проверьте легкость хода заслонки, вращая ее вручную – заедания или люфт указывают на износ подшипников или деформацию оси. Измерьте зазор между заслонкой и корпусом: он не должен превышать 0,1–0,2 мм. Превышение этого значения приводит к утечке воздуха и снижению мощности двигателя.

При подозрении на неисправность электронного блока управления дросселем (ЭБУ) выполните его перепрошивку или замените на заведомо исправный. Перед этим исключите все другие возможные причины неисправностей: проверьте проводку, датчики и механические компоненты. Если после замены ЭБУ проблема сохраняется, проведите комплексную диагностику системы впрыска и зажигания.

Какие признаки указывают на неисправность дроссельной заслонки

Первый и наиболее очевидный симптом – нестабильные обороты холостого хода. Двигатель может самопроизвольно повышать или понижать обороты в диапазоне от 500 до 1500 об/мин, что особенно заметно при прогреве или после остановки. Причина кроется в загрязнении заслонки или износе датчика положения дроссельной заслонки (ДПДЗ), который передает неверные данные в ЭБУ. В 70% случаев достаточно очистки механизма, но если проблема сохраняется после промывки, требуется проверка сопротивления датчика мультиметром – нормальные значения составляют 2–6 кОм в закрытом положении.

Провалы при разгоне и рывки возникают из-за нарушения синхронизации между положением заслонки и подачей топлива. Если нагар или механические повреждения мешают плавному открытию, ЭБУ получает искаженную информацию о расходе воздуха, что приводит к обеднению или обогащению смеси. Характерный признак – задержка реакции на педаль газа на 1–2 секунды, особенно при резком нажатии. Для диагностики подключите сканер OBD-II и проверьте параметр «Throttle Position» – скачки более 5% при фиксированном положении педали указывают на неисправность.

Повышенный расход топлива на 10–20% без видимых причин часто связан с заеданием заслонки в приоткрытом положении. Даже минимальное смещение на 2–3 градуса от нормы приводит к увеличению подачи воздуха, что заставляет ЭБУ компенсировать это дополнительным впрыском топлива. Проверить можно визуально: при выключенном зажигании заслонка должна полностью закрываться, а при включении – открываться на 5–10% для прогрева. Если этого не происходит, проверьте тросик привода (на механических системах) или электромотор (на электронных).

Двигатель глохнет при переключении передач или торможении – следствие некорректной работы системы рециркуляции отработавших газов (EGR) или подсоса воздуха через изношенные уплотнения заслонки. В первом случае клапан EGR может заклинивать из-за нагара, во втором – негерметичность впускного тракта приводит к ложному сигналу о недостатке воздуха. Для проверки отключите EGR и проедьтесь: если проблема исчезла, очистите клапан или замените прокладки. При подсосе воздуха используйте дымогенератор или распылите очиститель карбюратора вокруг стыков – изменение оборотов укажет на место утечки.

Как проверить дроссельную заслонку без снятия с автомобиля

Первый этап – визуальный осмотр и проверка подвижности. Запустите двигатель на холостом ходу, откройте капот и осмотрите корпус дроссельной заслонки на наличие видимых загрязнений, масляных отложений или механических повреждений. Аккуратно нажмите на педаль газа вручную или попросите помощника – заслонка должна плавно открываться и закрываться без заеданий. Если слышны посторонние звуки (скрежет, щелчки) или движение сопровождается рывками, это указывает на износ механизма или загрязнение. Для точной оценки используйте фонарик: при открытии заслонки на 30–50% должен быть виден равномерный зазор по всей окружности.

Проверка с помощью диагностического сканера или мультиметра позволяет выявить неисправности электроники. Подключите сканер к OBD-II разъему и считайте параметры датчика положения дроссельной заслонки (TPS). На холостом ходу показания должны составлять 0,45–0,55 В, при полном открытии – 4,5–4,8 В. Если значения скачут или выходят за пределы нормы, датчик требует замены. При отсутствии сканера используйте мультиметр в режиме измерения напряжения: подключите щупы к сигнальному проводу TPS (обычно средний контакт) и массе. Показания должны меняться плавно при вращении заслонки.

Тест на реакцию двигателя при принудительном открытии заслонки поможет оценить работу системы впуска. Снимите воздушный патрубок, ведущий к дросселю, и вручную откройте заслонку на 20–30% при работающем двигателе. Обороты должны резко возрасти до 1500–2000 об/мин, а затем стабилизироваться. Если двигатель глохнет, реагирует с задержкой или обороты плавают – это признак подсоса воздуха, загрязнения или неисправности датчика массового расхода воздуха (ДМРВ). После проверки убедитесь, что заслонка полностью закрывается, иначе на холостом ходу будут повышенные обороты.

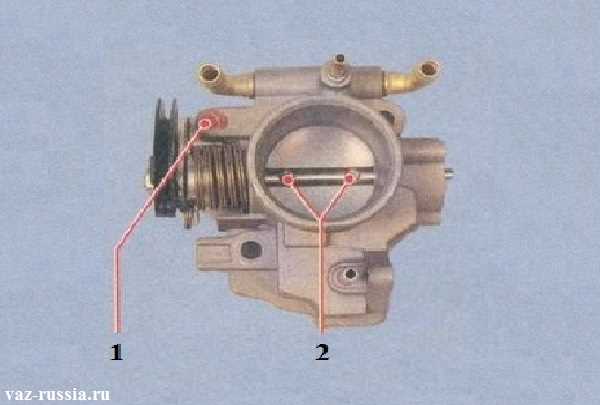

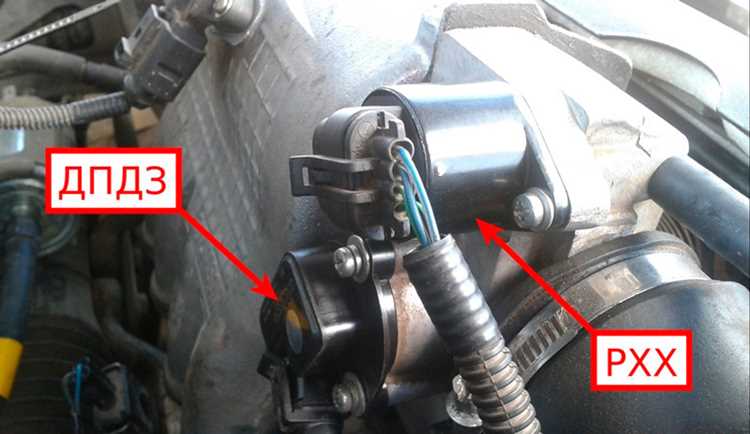

Инструменты и приборы для диагностики заслонки

Для точной оценки состояния дроссельной заслонки требуются специализированные приборы, исключающие субъективную оценку. Мультиметр с диапазоном измерения сопротивления до 200 Ом и напряжения до 20 В – базовый инструмент для проверки датчиков положения заслонки (TPS). При измерении сопротивления между контактами TPS на полностью закрытой заслонке значения должны соответствовать заводским параметрам: например, для большинства моделей Toyota – 0,5–1,5 кОм, для Volkswagen – 0,7–2,5 кОм. Отклонение более чем на 10% указывает на износ или загрязнение потенциометра.

Сканер OBD-II с поддержкой протоколов CAN и K-Line необходим для считывания кодов ошибок и мониторинга параметров в реальном времени. Модели Launch X431 или Autel MaxiCOM MK908P позволяют отслеживать угол открытия заслонки, напряжение на TPS и адаптационные значения. Критические параметры: при холостом ходе угол открытия должен составлять 0–2%, при полном газе – 80–100%. Если сканер показывает скачки значений или зависание на одном уровне, заслонка требует механической очистки или замены привода.

Для механической диагностики используют эндоскоп с гибким зондом диаметром 4–6 мм и подсветкой не менее 10 000 люкс. Инструмент позволяет визуально оценить степень загрязнения заслонки, наличие нагара на стенках и износ уплотнительных колец. Признаки критического загрязнения: слой отложений толщиной более 0,5 мм или маслянистые пятна на внутренней поверхности. В таких случаях требуется демонтаж и очистка с использованием составов на основе диметилсульфоксида (DMSO) или специализированных спреев, например, Liqui Moly Pro-Line.

Штангенциркуль с точностью 0,05 мм применяют для измерения зазора между заслонкой и корпусом. Допустимый зазор на большинстве двигателей – 0,05–0,15 мм. Превышение этого значения приводит к подсосу воздуха и нестабильной работе на холостом ходу. Для проверки привода заслонки используют динамометрический ключ с диапазоном 0,5–5 Н·м: усилие открытия должно составлять 1,2–2,5 Н·м, а закрытия – 0,8–1,8 Н·м. Разница более 20% указывает на износ редуктора или заедание вала.

Пошаговая проверка датчика положения дроссельной заслонки

Датчик положения дроссельной заслонки (ДПДЗ) – потенциометр, преобразующий угол открытия заслонки в напряжение. Его неисправность приводит к провалам при разгоне, нестабильным холостым оборотам или ошибкам P0120–P0124. Перед проверкой отключите аккумулятор на 10 минут, чтобы сбросить адаптации ЭБУ.

Необходимые инструменты:

• Мультиметр (режим измерения напряжения до 5 В и сопротивления до 20 кОм).
• Диагностический сканер (опционально, для считывания данных в реальном времени).
• Набор отвёрток (для снятия корпуса дросселя при необходимости).
• Чистая ветошь и очиститель контактов (например, CRC Contact Cleaner).

Первый этап – проверка питания и массы. Подключите мультиметр к контактам разъёма ДПДЗ (обычно 3 провода: +5 В, сигнал, масса). Включите зажигание, не запуская двигатель. Напряжение между массой и питанием должно составлять 4,8–5,2 В. Если значение ниже 4,5 В – проверьте проводку на обрыв или короткое замыкание, а также блок управления.

Далее измерьте сигнальное напряжение. Подключите щупы мультиметра к массе и сигнальному проводу. При закрытой заслонке напряжение должно быть 0,3–0,7 В (зависит от модели авто). Плавно нажимайте на педаль газа: напряжение должно увеличиваться без скачков до 4,5–4,8 В при полностью открытой заслонке. Неравномерный рост или провалы указывают на износ дорожек потенциометра.

Проверка сопротивления проводится при снятом разъёме. Подключите мультиметр к крайним контактам ДПДЗ (питание и масса). Сопротивление должно изменяться плавно от 2 до 10 кОм при вращении заслонки. Фиксированное значение или резкие скачки – признак неисправности. Для точной диагностики сравните показания с эталонными (указаны в сервисной документации). При отклонениях более 20% датчик подлежит замене.
