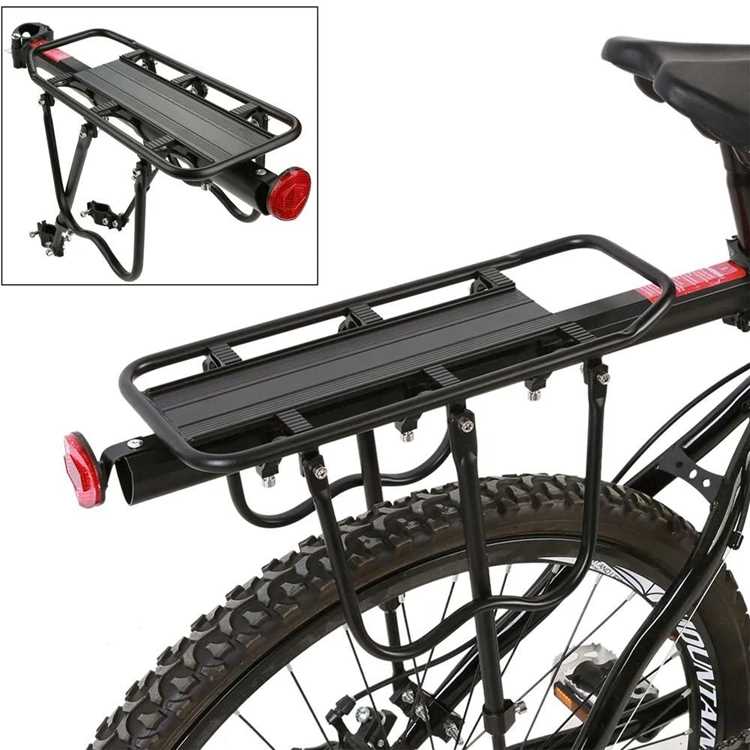

Как установить багажник на горный велосипед

Горные велосипеды редко оснащаются заводскими креплениями для багажников, но правильно подобранная и установленная конструкция расширяет функционал байка для туристических поездок, велокемпинга или транспортировки грузов. Стандартные багажники для MTB рассчитаны на нагрузку от 15 до 25 кг, но ключевой фактор – совместимость с рамой и вилкой. Перед покупкой проверьте наличие монтажных отверстий на перьях заднего треугольника и дропаутах, а также диаметр труб рамы (обычно 10–12 мм). Если отверстий нет, потребуются адаптеры-струбцины или специальные крепления на подседельную трубу.

Для установки понадобятся: шестигранники (4, 5, 6 мм), динамометрический ключ (момент затяжки 5–8 Н·м), отвертка с плоским шлицем и, при необходимости, болты M5 или M6 с гайками (длина 12–20 мм). Избегайте использования универсальных багажников с пластиковыми креплениями – они не выдерживают вибрации на бездорожье. Оптимальный выбор: алюминиевые модели с регулируемыми стойками (например, Topeak Explorer или Blackburn Outpost), которые подходят для колес 26–29 дюймов и рам с дисковыми тормозами.

Первым шагом закрепите нижние кронштейны на дропаутах. Совместите отверстия багажника с отверстиями на раме и зафиксируйте болтами, не перетягивая. Если рама не имеет крепежных точек, используйте струбцины с резиновыми прокладками, чтобы не повредить лакокрасочное покрытие. Далее установите верхние стойки, закрепив их на подседельной трубе или перьях. Убедитесь, что багажник не мешает работе подвески (ход вилки должен оставаться свободным) и не касается покрышки при полной загрузке.

После монтажа проверьте жесткость конструкции: покачайте багажник руками – люфт недопустим. Для дополнительной фиксации используйте стяжные ремни или металлические распорки, если предусмотрено конструкцией. При перевозке груза распределяйте вес равномерно, избегая смещения центра тяжести назад – это ухудшает управляемость. Для длинных поездок рекомендуется тестовая загрузка с весом 5–10 кг и проверка на неровностях.

Выбор совместимого багажника для рамы велосипеда

Первое, что нужно проверить – крепежные точки на раме. Большинство горных велосипедов имеют стандартные отверстия под багажник: два на нижних перьях заднего треугольника и одно или два на верхних перьях. Если отверстий нет, потребуется багажник с универсальным креплением на подседельный штырь или зажимами на перья. Модели с дисковыми тормозами часто оснащены специальными проушинами для багажников, совместимых с роторами – ищите маркировку «disc-compatible».

Материал рамы влияет на выбор системы крепления. Алюминиевые и стальные рамы выдерживают нагрузку до 25–30 кг при использовании багажников с жестким креплением на болтах. Карбоновые рамы требуют облегченных конструкций с распределением веса по большей площади – например, багажники с креплением на подседельную трубу и нижние перья одновременно. Избегайте моделей с точечным давлением на карбон, это может привести к микротрещинам.

Геометрия заднего треугольника определяет тип багажника. Для рам с короткими перьями (менее 420 мм) подойдут компактные багажники с регулируемой длиной крепления, например, Topeak Explorer или Blackburn Outpost. На рамах с длинными перьями (450+ мм) используйте багажники с удлиненными кронштейнами, как у Axiom Journey или Thule Pack ’n Pedal. Угол наклона перьев также важен: если они расположены под углом более 15 градусов к горизонтали, потребуется багажник с регулируемым углом установки платформы.

Нагрузка и тип груза диктуют выбор конструкции. Для перевозки туристического снаряжения (палатка, спальник) подойдут багажники с плоской платформой и боковыми стойками, например, Ortlieb Rack-Pack. Если планируется транспортировка велосумок или рюкзаков, выбирайте модели с интегрированными рельсами или креплениями для сумок – такие как Tubus Logo или Salsa Alternator. Максимальная грузоподъемность должна превышать предполагаемый вес груза на 30–40% для компенсации динамических нагрузок на неровностях.

Совместимость с амортизаторами – критический фактор для двухподвесов. На велосипедах с ходом задней подвески более 120 мм используйте багажники с креплением только на подседельный штырь (например, Old Man Mountain Divide) или специальные адаптеры для амортизационных рам (Thule Tour Rack). Избегайте жесткого крепления к заднему треугольнику – это нарушит работу подвески и может повредить раму. Для хардтейлов с ходом до 100 мм допустимы стандартные багажники с креплением на перья.

Проверьте диаметр подседельного штыря, если планируете использовать крепление на него. Большинство багажников рассчитаны на штыри 27,2–31,6 мм, но встречаются модели с нестандартными размерами (25,4 мм или 34,9 мм). В таких случаях потребуются адаптеры или багажники с регулируемыми хомутами, как у Topeak Super Tourist. Также обратите внимание на наличие быстросъемного механизма на подседельном штыре – некоторые багажники несовместимы с ним из-за конструкции крепления.

Подготовка инструментов и крепежных элементов перед монтажом

Перед началом установки проверьте комплектность багажника. В стандартный набор входят: четыре болта M5×12–16 мм с полукруглой головкой, четыре гайки M5 с нейлоновой вставкой, две стойки-адаптера для крепления к дропаутам, а также резиновые или пластиковые прокладки толщиной 1–2 мм. Если велосипед оснащён дисковыми тормозами, убедитесь, что в комплекте есть удлинённые болты M5×20–25 мм – они необходимы для обхода суппорта.

Основной инструмент – шестигранный ключ на 4 или 5 мм (в зависимости от типа болтов). Для багажников с креплением к перьям рамы потребуется также ключ на 8 мм для регулировки затяжки хомутов. Если рама алюминиевая или карбоновая, используйте динамометрический ключ с диапазоном 4–6 Н·м, чтобы избежать перетяжки и повреждения материала. Для титановых рам допустимый момент затяжки – до 8 Н·м.

Осмотрите посадочные места на раме. На дропаутах багажник фиксируется через отверстия диаметром 5–6 мм, которые должны быть чистыми и без заусенцев. Если отверстия отсутствуют, потребуется крепление на хомутах – выбирайте модели с силиконовыми вставками, чтобы не повредить лакокрасочное покрытие. Для велосипедов с амортизационной вилкой проверьте наличие специальных монтажных точек: некоторые производители (например, RockShox) предусматривают резьбовые втулки под багажник.

Подготовьте поверхности контакта. На перьях рамы и дропаутах удалите грязь и остатки старого герметика с помощью изопропилового спирта или обезжиривателя. Если багажник устанавливается на карбоновую раму, наклейте защитные плёнки толщиной 0,5 мм на места крепления – это предотвратит образование микротрещин от вибрации. Для алюминиевых рам достаточно резиновых прокладок из комплекта.

Проверьте совместимость крепежа с багажником. Некоторые модели (например, Topeak Explorer или Blackburn Outpost) требуют специфических болтов с потайной головкой или шайб увеличенного диаметра. Если штатные болты короче необходимого, докупите удлинённые аналоги из нержавеющей стали A2 или титана – они устойчивы к коррозии и выдерживают нагрузку до 50 кг. Избегайте использования болтов из чёрного металла: они быстро ржавеют под воздействием влаги.

Для багажников с верхним креплением к подседельной трубе подготовьте хомут с регулируемым диаметром. Стандартный размер трубы – 27,2–34,9 мм, но у некоторых велосипедов (например, gravel-байков) диаметр может достигать 36,8 мм. В таких случаях используйте универсальные хомуты с резиновыми вкладышами или докупите адаптер под конкретный размер. Затягивайте хомут равномерно, контролируя момент затяжки – перекос приведёт к смещению багажника под нагрузкой.

Если багажник оснащён быстросъёмным механизмом (например, система RackTime Snapit), убедитесь, что ответные пластины совпадают с монтажными точками на раме. Пластины крепятся на болты M5 или специальные заклёпки – последние предпочтительнее для карбоновых рам, так как не требуют сверления. Перед установкой смажьте резьбу болтов фиксатором Loctite 243 (средней фиксации) – это предотвратит самопроизвольное откручивание от вибрации.

Соберите инструменты в одном месте: шестигранники, динамометрический ключ, отвёртку с плоским шлицем (для подгонки резиновых прокладок), ветошь и смазку. Работайте на ровной поверхности, зафиксировав велосипед в стойке или перевернув его на седло и руль. Перед окончательной затяжкой болтов проверьте симметричность установки багажника относительно рамы – смещение даже на 2–3 мм приведёт к дисбалансу при езде с грузом.

Крепление багажника к заднему треугольнику рамы

Задний треугольник рамы – ключевая точка фиксации багажника на горном велосипеде. Стандартные крепления рассчитаны на расстояние между дропаутами 130–135 мм (для дисковых тормозов) или 126–130 мм (для ободных). Перед установкой проверьте совместимость посадочных мест: большинство багажников имеют регулируемые кронштейны, но модели с жесткой геометрией (например, Topeak Explorer или Racktime Addit) требуют точного соответствия ширине рамы. Если зазор между перьями превышает 140 мм, используйте удлинители или адаптеры, например, P-clamps с резиновыми прокладками, чтобы избежать повреждения покрытия рамы.

Для крепления к нижним перьям используйте штатные отверстия под крылья или дополнительные бонки. Если их нет, зафиксируйте багажник хомутами из нержавеющей стали диаметром 5–6 мм – они выдерживают нагрузку до 25 кг без деформации. Избегайте алюминиевых хомутов: они склонны к усталостному разрушению под вибрационной нагрузкой. При установке на карбоновую раму применяйте силиконовые прокладки толщиной 1–1,5 мм между хомутом и рамой, чтобы предотвратить микротрещины. Затягивайте болты динамометрическим ключом с усилием 4–5 Н·м – превышение приведет к срыву резьбы.

Верхнее крепление к стойкам заднего треугольника требует особого внимания. На горных велосипедах с амортизационной подвеской багажник должен быть зафиксирован только к жесткой части рамы – крепление к подвижным элементам (например, к маятнику) вызовет люфт и ускоренный износ. Для рам с интегрированными крепежными точками (как у Trek Fuel EX или Specialized Stumpjumper) используйте болты M5 с потайной головкой и гроверными шайбами. Если отверстий нет, примените quick-release крепления с резиновыми демпферами, например, Old Man Mountain, которые компенсируют вибрацию и не требуют сверления.

После установки проверьте жесткость конструкции: покачайте багажник рукой – допустимый люфт не должен превышать 2–3 мм. Нагрузите его весом 10–15 кг и проедьте 500–700 метров по неровной поверхности. Если появился скрип или смещение, подтяните крепеж и добавьте фиксатор резьбы Loctite 243 на болты. Для велосипедов с дисковыми тормозами убедитесь, что багажник не касается суппорта или ротора – минимальный зазор должен составлять 5 мм.

Регулировка положения багажника для равномерной нагрузки

Для проверки баланса нагрузите багажник весом, близким к планируемому (например, 10–15 кг), и выполните тестовый заезд по прямой на скорости 15–20 км/ч. Если велосипед тянет в сторону или заднее колесо начинает проскальзывать на поворотах, сместите багажник на 5–10 мм в противоположную сторону. На моделях с дисковыми тормозами учитывайте зазор между багажником и суппортом – минимальное расстояние должно составлять 3–5 мм, чтобы избежать трения при полной загрузке. Зафиксируйте регулировочные болты моментом 8–10 Н·м, используя динамометрический ключ.

Проверка надежности фиксации и тестовая поездка

Перед выездом затяните все крепёжные элементы динамометрическим ключом с усилием, указанным в инструкции к багажнику (обычно 4–6 Н·м для болтов M5, 6–8 Н·м для M6). Проверьте зазоры между багажником и рамой: допустимый люфт – не более 1 мм при попытке смещения рукой. Особое внимание уделите точкам крепления к дропаутам и перьям – здесь чаще всего возникают вибрации. Если багажник оснащён быстросъёмными креплениями (например, системы Racktime или Topeak), убедитесь, что фиксаторы защёлкиваются с характерным щелчком и не отходят при нажатии с усилием 10–15 кг.

• Покачайте велосипед из стороны в сторону, имитируя движение по неровностям. Багажник не должен издавать скрипов или стуков.
• Поднимите заднее колесо и резко прокрутите педали назад – проверьте, не задевает ли багажник покрышку или цепь при максимальном натяжении.
• Нагрузите багажник грузом в 5–7 кг (например, рюкзаком с песком) и повторите проверку на люфт. Допустимое смещение – не более 2 мм.

Тестовую поездку проводите на маршруте с разными типами покрытия: асфальт (500 м), гравий (200 м), корни и камни (100 м). На скорости 15–20 км/ч прислушивайтесь к посторонним звукам – дребезжание креплений или металлический скрежет указывают на недостаточную фиксацию. После поездки осмотрите все болты и быстросъёмы: если на них появились потёртости или следы смещения, подтяните крепёж и добавьте фиксатор резьбы (например, Loctite 243). При установке багажника на карбоновую раму используйте только титановые или алюминиевые болты с нейлоновыми вставками – стальные могут повредить волокна.
