Как проверить клапан адсорбера на шевроле нива

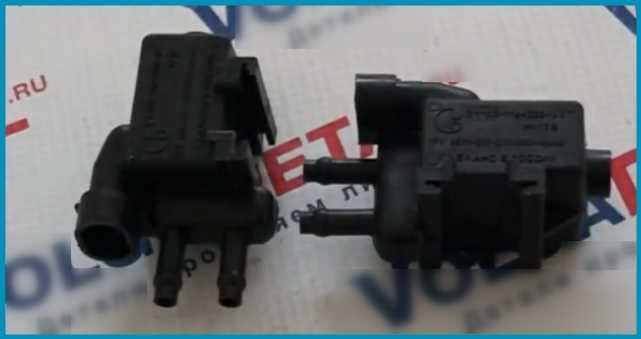

Клапан адсорбера на Шевроле Нива (артикул 21103-1164200-01 или его аналоги) – ключевой элемент системы улавливания паров бензина. Его неисправность приводит к ошибкам P0443 (неисправность цепи управления) или P0444 (обрыв цепи), повышенному расходу топлива и неустойчивой работе двигателя на холостых оборотах. В отличие от других моделей ВАЗ, на Ниве клапан расположен под капотом, рядом с адсорбером, что упрощает доступ для диагностики.

Основные признаки неисправности: щелчки при включении зажигания отсутствуют, двигатель «троит» после прогрева, а в салоне появляется запах бензина. Перед проверкой убедитесь, что предохранитель F17 (15 А) в монтажном блоке исправен – он отвечает за питание клапана. Также проверьте целостность проводки: контакт А (розовый провод) – «+12 В», контакт В (серый провод) – управление от ЭБУ.

Для проверки понадобятся мультиметр, шприц на 20 мл и источник питания 12 В. Отсоедините шланги от клапана и продуйте его ртом: в закрытом состоянии воздух проходить не должен. Подайте напряжение на контакты – клапан должен открыться с характерным щелчком, а сопротивление обмотки должно составлять 20–30 Ом. Если значения отличаются или клапан не реагирует на питание, замените его – ремонту он не подлежит.

При установке нового клапана смажьте резиновые уплотнители силиконовой смазкой, чтобы избежать подсоса воздуха. После замены сбросьте ошибки сканером или отключите клемму АКБ на 10 минут. Если ошибка P0443 появляется снова, проверьте разъем ЭБУ и целостность «массы» на кузове – часто проблема кроется в окисленных контактах.

Какие инструменты и материалы понадобятся для диагностики клапана

Для проверки клапана адсорбера на Шевроле Нива потребуется мультиметр с диапазоном измерения сопротивления до 200 Ом и возможностью проверки напряжения постоянного тока до 15 В. Модель с функцией прозвонки цепи ускорит процесс. Подойдут DT-830B или более современные аналоги с погрешностью не выше 1%.

Ключ на 10 мм или головка с трещоткой нужны для демонтажа защитного кожуха и доступа к разъёму клапана. Если крепёж закис, пригодится жидкость WD-40 или её аналог – наносить точечно, избегая попадания на резиновые уплотнители. Для отсоединения шлангов используйте плоскогубцы с узкими губками или специальные съёмники для топливных магистралей.

Шприц объёмом 20–50 мл с иглой диаметром 0,8–1,2 мм позволит подать разрежение на клапан для проверки герметичности. В качестве источника вакуума подойдёт ручной насос для прокачки тормозов или медицинская груша с обратным клапаном. Манометр с пределом измерения до 0,5 бар поможет зафиксировать утечки воздуха.

Короткий отрезок силиконового шланга внутренним диаметром 6–8 мм и длиной 15–20 см пригодится для временного подключения к штуцерам клапана. Изолента или термоусадочная трубка нужна для герметизации соединений при имитации рабочих условий. Для очистки контактов разъёма используйте спирт или специализированный очиститель электрических контактов, например, Kontakt 60.

Диагностический сканер с поддержкой протокола OBD-II и возможностью чтения параметров системы EVAP обязателен для проверки кодов ошибок P0443, P0444 или P0449. Подойдут Launch CReader VII или более бюджетные варианты, такие как ELM327 с программным обеспечением Torque Pro. Без сканера невозможно подтвердить корректность работы клапана в динамике.

Запасной предохранитель на 15 А и реле топливного насоса (артикул 2110-3747210-01 для Шевроле Нива) пригодятся для проверки цепей питания клапана. Тестовая лампа на 12 В или светодиодный пробник помогут быстро определить наличие напряжения на контактах разъёма. Для фиксации результатов измерений используйте блокнот или приложение для заметок с возможностью добавления фотографий.

Как правильно демонтировать клапан адсорбера на Шевроле Нива

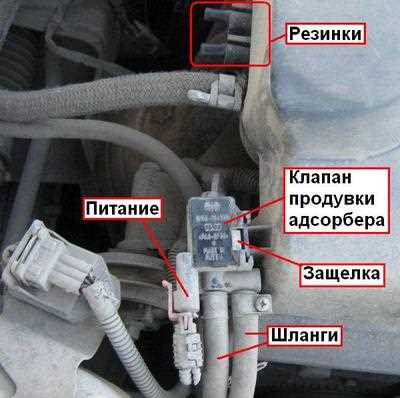

Клапан адсорбера на Шевроле Нива расположен в моторном отсеке, за правым передним колесом. Для доступа к нему потребуется снять защитный пластиковый кожух, закреплённый на трёх болтах под ключ на 10 мм. Перед началом работ отсоедините клемму аккумулятора, чтобы исключить случайное замыкание.

Отключите электрический разъём клапана, нажав на фиксатор и потянув его в сторону. Разъём имеет характерную форму с выступом – не прилагайте чрезмерных усилий, чтобы не повредить контакты. Если фиксатор закис, используйте отвёртку с плоским жалом для аккуратного поддевания.

• Подготовьте инструменты: ключ на 10 мм, плоская отвёртка, пассатижи (для снятия хомутов).
• Слейте топливо из системы, если планируете замену клапана – остатки бензина могут вытечь при демонтаже.
• Очистите область вокруг клапана от грязи, чтобы избежать попадания мусора в топливную систему.

Клапан крепится к кронштейну двумя болтами на 8 мм. Открутите их, удерживая клапан рукой, чтобы он не упал. Если болты прикипели, нанесите проникающую смазку (например, WD-40) и дайте ей подействовать 5–10 минут.

Отсоедините вакуумные шланги, подключённые к клапану. Они фиксируются хомутами – ослабьте их пассатижами или отвёрткой. Шланги имеют разный диаметр: тонкий (от адсорбера) и толстый (к впускному коллектору). Запомните их расположение или сфотографируйте перед снятием.

После демонтажа осмотрите клапан на предмет повреждений. Проверьте уплотнительные кольца на штуцерах – при износе их необходимо заменить. Если клапан не продувается в обе стороны при подаче напряжения 12 В, он неисправен и требует замены.

При установке нового клапана смажьте уплотнительные кольца чистым бензином или силиконовой смазкой для облегчения монтажа. Затягивайте болты крепления с моментом 8–10 Н·м, избегая перетяжки. Подключите шланги в обратном порядке, убедившись в надёжной фиксации хомутов.

После сборки запустите двигатель и проверьте отсутствие утечек топлива или вакуума. Если на приборной панели загорается ошибка P0443 (неисправность цепи клапана адсорбера), сбросьте её с помощью диагностического сканера или отключив аккумулятор на 10 минут.

Пошаговая проверка электрической цепи клапана мультиметром

Отсоедините разъем клапана адсорбера, расположенный на правом крыле под пластиковой накладкой. Переведите мультиметр в режим измерения сопротивления (200 Ом) и подключите щупы к контактам разъема клапана. Исправный клапан покажет сопротивление в пределах 20–30 Ом. Если значение выходит за эти рамки или мультиметр отображает обрыв/короткое замыкание, замените клапан.

Для проверки управляющего сигнала подключите мультиметр в режиме постоянного напряжения (20 В) к контактам разъема жгута проводов (красный щуп – к проводу управления, черный – к массе). Запустите двигатель и включите режим продувки адсорбера (например, через диагностический сканер или принудительно, сняв вакуумную трубку). Напряжение должно кратковременно подниматься до 12–14 В. Отсутствие сигнала указывает на неисправность ЭБУ, обрыв провода или окисление контактов в разъеме.

Методы проверки механической работоспособности клапана без снятия

Первый способ – прослушивание работы клапана на заведённом двигателе. Запустите мотор и дайте ему поработать на холостых оборотах. Поднесите ухо к адсорберу или используйте стетоскоп. Исправный клапан издаёт характерные щелчки с частотой 3–5 раз в секунду. Отсутствие звука или неравномерные щелчки указывают на неисправность.

Второй метод – проверка реакции клапана на подачу напряжения. Снимите фишку с клапана и подключите к её контактам мультиметр в режиме измерения сопротивления. Нормальное значение – 20–30 Ом. Затем подайте на контакты 12 В от аккумулятора. Должен раздаться чёткий щелчок, а сопротивление измениться. Если реакции нет – клапан заклинил или сгорела обмотка.

Третий способ – контроль давления в системе. Подключите манометр к штуцеру адсорбера через переходник. Запустите двигатель и наблюдайте за показаниями. При открытии клапана давление должно резко падать на 0,1–0,3 бар. Если изменений нет – клапан не открывается или засорён.

• Проверка через диагностический сканер. Подключите сканер к разъёму OBD-II и активируйте тест клапана адсорбера через меню «Управление исполнительными механизмами». Сканер подаст команду на открытие/закрытие клапана. Если мотор не реагирует изменением оборотов – клапан неисправен.
• Визуальный осмотр трубок. Осмотрите шланги, идущие к клапану, на предмет трещин, перегибов или разрывов. Даже микротрещины приводят к подсосу воздуха, что нарушает работу системы. Замените повреждённые участки.

Пятый метод – проверка вакуумным насосом. Отсоедините шланг от клапана и подключите к нему ручной вакуумный насос. Создайте разрежение 0,5 бар. Если клапан исправен, разрежение должно держаться не менее 30 секунд. Быстрое падение давления указывает на внутренние утечки.

Шестой способ – контроль работы через ЭБУ. Снимите фишку с клапана и измерьте напряжение на её контактах при включённом зажигании. Должно быть 12 В. Если напряжения нет – проверьте предохранитель F15 (15 А) и проводку от ЭБУ до клапана. Обрыв цепи – частая причина неисправности.

Седьмой метод – проверка на заглушенном двигателе. Отсоедините шланг от клапана и попробуйте продуть его ртом. Воздух должен проходить только в одном направлении – от адсорбера к впускному коллектору. Если клапан пропускает воздух в обе стороны – он неисправен.

Восьмой способ – анализ ошибок. Подключите сканер и считайте коды неисправностей. Ошибки P0443 (неисправность цепи клапана), P0444 (обрыв цепи) или P0445 (короткое замыкание) прямо указывают на проблемы с клапаном. Сбросьте ошибки и повторите проверку – если они появляются снова, клапан требует замены.

Как проверить герметичность и пропускную способность клапана

Перед началом проверки отсоедините шланги от клапана адсорбера и снимите его с кронштейна. Осмотрите корпус на предмет трещин или деформаций – даже микротрещины могут нарушать герметичность. Для точной диагностики потребуется мультиметр, источник питания на 12 В (например, автомобильный аккумулятор) и вакуумный насос с манометром.

Проверка герметичности начинается с подачи вакуума на входной штуцер клапана. Подключите насос и создайте разрежение в 300–400 мбар. Если стрелка манометра падает более чем на 50 мбар за 30 секунд, клапан негерметичен. Утечка может происходить через диафрагму или уплотнительные кольца – замените деталь при обнаружении дефекта.

Для оценки пропускной способности подайте напряжение 12 В на контакты клапана. В рабочем состоянии он должен открываться с характерным щелчком. Подключите шланг к выходному штуцеру и продуйте воздух ртом или компрессором – поток должен проходить свободно. Если сопротивление ощутимо, очистите каналы клапана очистителем карбюратора или замените его.

Используйте мультиметр для проверки сопротивления обмотки клапана. Нормальное значение – 20–30 Ом. Отклонения указывают на обрыв или короткое замыкание. Замер проводите при отключенном питании, иначе данные будут некорректны.

Сравните результаты проверки с эталонными параметрами для клапана Шевроле Нива:

При проверке на автомобиле подключите сканер для считывания ошибок по адсорберу (коды P0443, P0444, P0458). Запустите двигатель и создайте условия для активации клапана – обороты холостого хода, прогретый мотор. Прослушайте работу клапана: равномерные щелчки с интервалом 3–5 секунд свидетельствуют о нормальной работе.

Если клапан не открывается при подаче питания, проверьте целостность проводки и предохранитель F12 в монтажном блоке. Окисленные контакты зачистите наждачной бумагой или замените разъем. При отсутствии напряжения на контактах клапана прозвоните цепь от ЭБУ до разъема – обрыв чаще всего возникает в жгуте проводов у правого крыла.

Для окончательной диагностики установите заведомо исправный клапан и повторите проверку. Если симптомы исчезли, деталь подлежит замене. Не используйте герметики для устранения утечек – они могут попасть в систему вентиляции и вывести из строя датчики.

Типичные ошибки при самостоятельной проверке и способы их избежать

Подключение напрямую к аккумулятору без ограничителя тока – вторая критическая ошибка. Клапан адсорбера рассчитан на кратковременное срабатывание при напряжении 12 В, но прямое подключение к АКБ без резистора или лампы накаливания (например, 21 Вт) вызывает перегрев обмотки и её перегорание. Используйте промежуточное реле или подайте питание через предохранитель на 5 А, контролируя время подачи напряжения – не более 2–3 секунд.

Третья ошибка – проверка только электрической части без оценки механического состояния. Даже при исправной обмотке клапан может не открываться из-за загрязнения или заклинивания штока продуктами распада топлива. После электрических тестов снимите клапан, продуйте его сжатым воздухом (давление не выше 2 бар) и убедитесь в свободном ходе штока. Если шток движется рывками, замените клапан – очистка в этом случае даёт лишь временный эффект.
