Блок комфорта (Comfort Control Module, CCM) в Volkswagen Passat CC (кузов 357) отвечает за управление центральным замком, стеклоподъемниками, освещением салона, сигнализацией и другими системами. Его неисправность приводит к сбоям в работе этих функций, поэтому знание точного расположения критически важно для диагностики и ремонта.
В Passat CC блок комфорта установлен под передней панелью со стороны водителя, за пластиковой накладкой левого порога. Для доступа необходимо демонтировать нижнюю часть облицовки центральной консоли и снять защитный кожух под рулевой колонкой. Крепится модуль на металлическом кронштейне двумя винтами T20 и фиксируется разъемом с 32-контактным штекером.
Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания. Используйте торцевую головку T20 и пластиковые клипсодеры для аккуратного снятия облицовки. Обратите внимание на защелки – их легко повредить при неосторожном демонтаже. После снятия кожуха блок комфорта будет виден слева от педального узла, рядом с блоком предохранителей.
При замене или перепрошивке модуля убедитесь в совместимости с версией прошивки и VIN-кодом автомобиля. Некоторые блоки (например, с индексом 3C0 937 049) требуют адаптации через диагностический сканер VCDS или ODIS. Проверьте наличие коррозии на контактах разъема – это частая причина нестабильной работы системы.
Где расположен блок комфорта в Пассат СС: схема поиска
Блок комфорта (он же блок управления бортовой электроникой, J393) в Volkswagen Passat CC (35 кузов) находится за вещевым ящиком переднего пассажира. Для доступа необходимо демонтировать бардачок, который крепится на двух винтах под заглушками и двух боковых защёлках. После снятия бардачка блок виден в левой части ниши, за пластиковой накладкой, фиксируемой клипсами.
Точное расположение зависит от года выпуска и комплектации. В моделях до 2012 года блок чаще установлен горизонтально, в более поздних – вертикально. На корпусе нанесена маркировка с номером детали (например, 3C0 937 049 или 3AA 937 049), что упрощает идентификацию. Перед демонтажем отключите клемму аккумулятора, так как блок управляет критически важными системами: центральным замком, стеклоподъёмниками, освещением салона и датчиками парковки.
Для ускоренного поиска используйте следующую последовательность действий:
| Шаг | Действие | Инструмент |
|---|---|---|
| 1 | Снимите заглушки под бардачком (2 шт.) | Плоская отвёртка |
| 2 | Открутите два винта Torx T20 | Отвёртка Torx T20 |
| 3 | Отсоедините боковые защёлки бардачка | Руки (без инструмента) |
| 4 | Снимите пластиковую накладку за бардачком | Пластиковый съёмник |
| 5 | Отсоедините разъёмы блока (запомните порядок) | Плоскогубцы (при необходимости) |
Признаки неисправности блока комфорта: самопроизвольное срабатывание центрального замка, отказ стеклоподъёмников, мигание индикаторов на приборной панели. В таких случаях проверьте предохранители SC13 (10А) и SC27 (15А) в блоке предохранителей под рулевой колонкой. Если предохранители целы, проблема может заключаться в окислении контактов разъёмов блока – очистите их специальным спреем для электроконтактов.
При замене блока на новый потребуется его кодирование с помощью диагностического сканера VCDS (VAG-COM) или ODIS. Без кодирования система не распознает новые параметры, что приведёт к некорректной работе электроники. Код для блока комфорта Passat CC обычно начинается с «3AA 937 049» и содержит дополнительные символы, указывающие на прошивку и комплектацию. Уточните совместимость перед покупкой.
В редких случаях блок может быть установлен за панелью приборов (например, в модификациях с расширенной электроникой). Если за бардачком блока нет, проверьте нишу под рулевой колонкой или за центральной консолью. Для точного определения используйте электрическую схему Passat CC с указанием расположения модулей – документ доступен в сервисной документации ELSA или ETKA.
Как определить точное местонахождение блока комфорта в Volkswagen Passat CC
Блок комфорта (Comfort Control Module, CCM) в Volkswagen Passat CC расположен за пластиковой накладкой передней правой стойки кузова. Для доступа необходимо снять облицовку порога и боковую панель центральной консоли со стороны пассажира. Крепления накладки – пластиковые клипсы и один винт Torx T20 под заглушкой. После демонтажа блок виден в нише за воздуховодом, зафиксированный на металлическом кронштейне двумя болтами M6.
На моделях 2008–2012 годов блок комфорта маркируется номером 3C0 937 049 или 3AA 937 049, в зависимости от комплектации. В модификациях с ксеноном или адаптивным круиз-контролем модуль может быть смещён на 5–7 см ниже из-за дополнительных жгутов проводки. Для точной идентификации используйте диагностический сканер VCDS: в разделе «Блоки управления» выберите адрес 46 – Central Convenience – это подтвердит наличие модуля в данном месте.
Перед началом работ отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания при отсоединении разъёмов. Основной разъём блока – 32-контактный (T32), расположенный на задней стороне корпуса. При обратной сборке убедитесь, что уплотнительная резинка на разъёме не повреждена – это предотвратит попадание влаги и коррозию контактов.
Какие инструменты понадобятся для доступа к блоку комфорта
Для демонтажа облицовки и доступа к блоку комфорта в Volkswagen Passat CC (кузов 35) потребуется минимальный набор инструментов, адаптированный под специфику крепежа салона. Основные позиции:
- Пластиковые клипсодеры (2–3 шт., ширина 5–7 мм) – для аккуратного снятия декоративных накладок без повреждения защелок. Подойдут модели с регулируемым углом захвата, например, LISI Tools 10012.
- Торкс T20 и T25 – для откручивания винтов крепления нижней панели приборов и боковых накладок. Обязательно используйте магнитные биты, чтобы избежать потери крепежа в труднодоступных местах.
- Отвертка с гибким валом (длина 200–250 мм) – необходима для работы с винтами за блоком предохранителей, где стандартный инструмент не проворачивается из-за ограниченного пространства.
- Мультиметр (с функцией прозвонки и измерения напряжения до 20 В) – для проверки питания блока комфорта перед демонтажем. Рекомендуемые модели: UNI-T UT61E или Fluke 17B+.
- Набор для снятия обшивки дверей (крючки 90° и 180°) – если блок расположен за панелью водительской двери (вариант для рестайлинговых моделей 2012–2016 гг.).
Дополнительно пригодятся: пневматический съемник клипс (для быстрого демонтажа без риска поломки пластиковых фиксаторов), фонарик с магнитным основанием (например, Olight i5R) для подсветки рабочей зоны, и изолента 3M Scotch 88 – для временной фиксации проводов при отключении разъемов блока. Избегайте использования металлических лопаток для поддевания накладок: даже при аккуратной работе риск появления царапин на пластике высок.

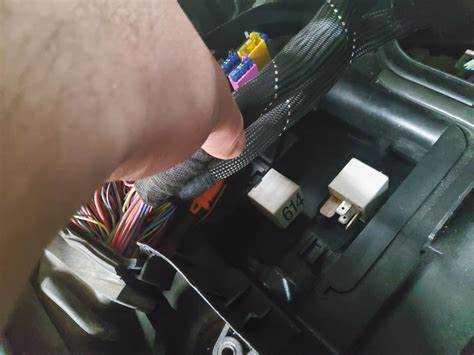

Пошаговая инструкция по снятию обшивки для поиска блока
Начните с демонтажа нижней панели под рулевой колонкой. Открутите два винта Torx T20, расположенные по краям панели, и аккуратно отсоедините пластиковые защелки, потянув панель на себя. Будьте осторожны с проводами подсветки ног – их разъемы легко отсоединяются нажатием на фиксатор.
Снимите боковую накладку центральной консоли со стороны водителя. Для этого подденьте плоской отверткой декоративную заглушку в нижней части, за которой скрыт винт Torx T20. После откручивания потяните накладку вверх, освобождая защелки. Здесь же расположен разъем диагностического порта – отсоедините его перед полным снятием.
Демонтируйте нижнюю часть центральной консоли. Открутите четыре винта: два под пепельницей (если есть) и два под заглушками в нише для мелочей. Потяните секцию на себя, отсоединив разъемы прикуривателя и USB-портов. Если блок комфорта не обнаружен, переходите к следующему шагу.
Снимите бардачок. Откройте его и выкрутите три винта Torx T20: два внутри бардачка и один под нижней кромкой. Потяните бардачок вниз, отсоединив разъем подсветки. За бардачком часто скрывается дополнительная пластиковая накладка – снимите ее, открутив два винта.
Проверьте пространство за центральной панелью климат-контроля. Для доступа снимите магнитолу или заглушку, открутив два винта Torx T25 по бокам. Отсоедините антенный кабель и разъемы. Потяните панель на себя, освобождая защелки. Блок комфорта может крепиться к металлическому каркасу за этой панелью на двух винтах.
Осмотрите зону под пассажирским воздуховодом. Снимите декоративную решетку, поддев ее отверткой, и открутите винт Torx T20. Отсоедините воздуховод, потянув его вверх. За ним часто располагается блок комфорта, закрепленный на пластиковом кронштейне. Если блок не найден, проверьте крепление за перчаточным ящиком.
При обратной сборке убедитесь, что все разъемы подключены, а защелки надежно зафиксированы. Проверьте работоспособность подсветки, климат-контроля и электростеклоподъемников. Если блок комфорта не обнаружен в перечисленных местах, обратитесь к электрической схеме автомобиля для уточнения его расположения в конкретной модификации.
Типичные ошибки при поиске блока комфорта и как их избежать
Первая ошибка – игнорирование заводской документации. В Volkswagen Passat CC блок комфорта (J393) чаще всего расположен за бардачком, но в модификациях с 2012 года его могут переносить под переднее пассажирское сиденье или в центральную консоль. Владельцы, полагаясь на общие схемы для B6/B7, упускают из виду, что в CC (Typ 35) используется другая компоновка. Проверяйте сервисную книгу или ELSA: для рестайлинговых версий (2011–2016) блок нередко прячется за пластиковой накладкой у ног пассажира, закреплённый на двух болтах Torx T20. Без точного указания года выпуска и комплектации поиск превращается в угадывание.
Вторая распространённая проблема – повреждение разъёмов при демонтаже. Блок комфорта в Passat CC подключается через 4–6 коннекторов с хрупкими пластиковыми фиксаторами. Часто их отсоединяют рывком или перекашивают, ломая защёлки. Перед отключением снимите минусовую клемму с АКБ, затем аккуратно нажмите на фиксаторы параллельно плоскости разъёма – они должны щёлкнуть без усилия. Если коннектор «закис», используйте силиконовую смазку и прогрейте его феном при 60°C в течение 2–3 минут. Замена сломанного разъёма обойдётся в 3–5 тысяч рублей, а поиск аналога займёт неделю.
